Установка вентилятора дизеля на Т10М / Б10М

/
с НДС 22%

Описание

Каталог связан с товарами: 34 из 34 позиций ведут прямо в карточки запчастей.

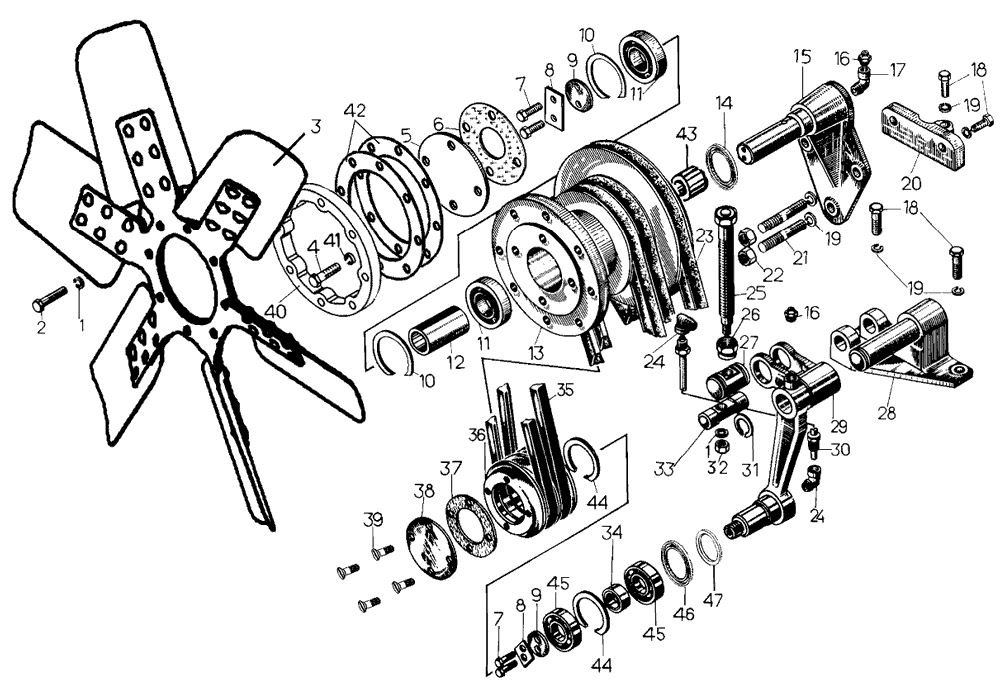

Установка вентилятора дизеля Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
1	-	Шайба 10Т 65Г 09	4	Уточнить
2	-	Болт М10×50.58.019 ¹ Болт М10×30.58.019	8	Уточнить
3	65-07-103СП ¹ 65-07-114СП	Крестовина «прямого» потока Крестовина «обратного» потока	1	Открыть 65-07-103СП Открыть 65-07-114СП
4	-	Болт М8-6g×20.88.35.019	4	Уточнить
5	65-07-46	Крышка	1	К товару
6	700-40-9226	Прокладка	1	К товару
7	-	Болт М8×25.88.35.019	4	Уточнить
8	31324	Пластина	2	К товару
9	07105	Шайба	2	К товару
10	700-39-506	Кольцо	2	К товару
11	-	Подшипник 306	2	К товару
12	65-07-45	Втулка	1	К товару
13	65-07-48	Шкив	1	К товару
14	720-15-126СП ² 700-38-5354 ²	Манжета Пружина	1 1	Открыть 720-15-126СП Открыть 700-38-5354
15	51-07-102СП	Кронштейн	1	К товару
16	-	Масленка 1.3.Ц6	2	Уточнить
17	411155	Штуцер	1	К товару
18	-	Болт М12×35.58.019	7	Уточнить
19	-	Шайба 12 ОТ 65Г 09	10	Уточнить
20	51-07-48	Лапа	1	К товару
21	29311	Шпилька	3	К товару
22	700-30-2414	Гайка	3	К товару
23	-	Ремень генератора II-12,5×9×1090	1	Уточнить
24	41204-1	Колено	2	К товару
25	16-07-108СП	Винт	1	К товару
26	700-30-2046	Гайка	1	К товару
27	51-07-6	Муфта	1	К товару
28	16-07-109СП	Кронштейн	1	К товару
29	16-07-111СП	Рычаг	1	К товару
30	29-07-104СП	Трубка	1	К товару
31	700-58-2421	Кольцо	1	К товару
32	-	Гайка М10.6.019	1	Уточнить
33	29-07-13	Ось	1	К товару
34	16-07-25	Втулка	1	К товару
35	-	Ремень вентилятора II-16×11×1650	2	Уточнить
36	51-07-47	Ролик	1	К товару
37	700-40-3160	Прокладка	1	К товару
38	16-07-9	Крышка	1	К товару
39	-	Винт В2М8.6g×18.58.019	4	Уточнить
40	16-07-13 ¹	Кольцо	1	К товару
41	-	Шайба 8Т 65Г 09	4	Уточнить
42	65-07-6 ¹	Проставка	2	К товару
43	65-07-47	Втулка	1	К товару
44	700-58-2544	Кольцо	2	К товару
45	-;-	Подшипник 206А Подшипник 206К	2	Открыть 206А Открыть 206К
46	-	Манжета 2.2-50×70-1	1	Уточнить
47	51-07-107	Втулка	1	К товару
¹ Заказывать для дизеля с «прямым» потоком воздуха. ² Заказывать комплектно.
