Установка системы охлаждения на Т10М / Б10М

/
с НДС 22%

Описание

Каталог связан с товарами: 36 из 36 позиций ведут прямо в карточки запчастей.

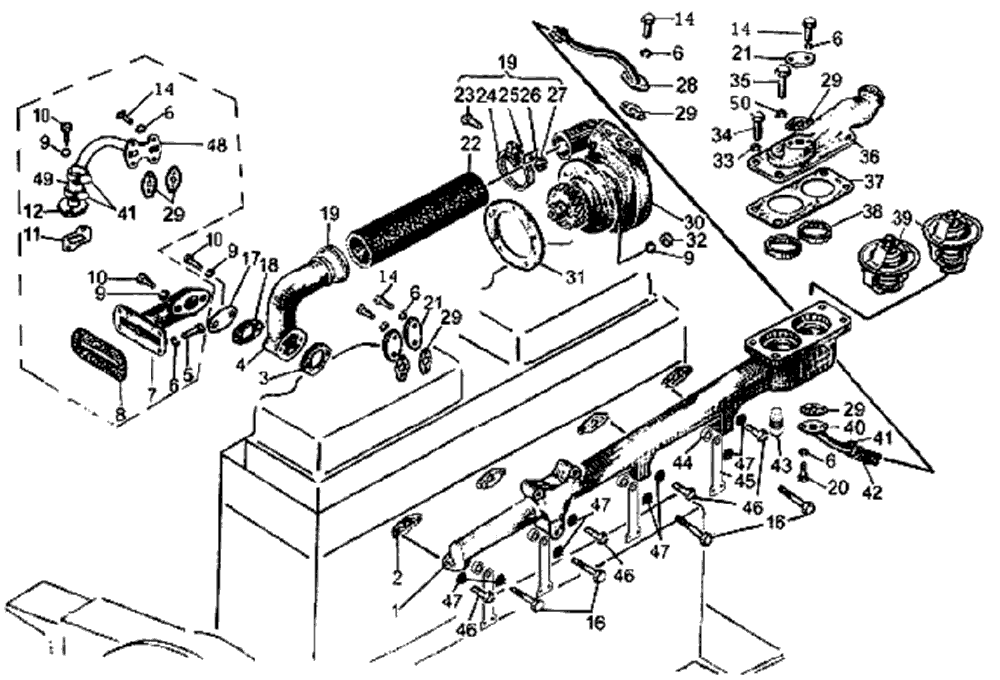

Установка системы охлаждения Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
1	51-08-27	Труба водоотводная	1	К товару
2	40155	Прокладка	6	К товару
3	46792	Прокладка	1	К товару
4	51-08-19	Труба	1	К товару
5	-	Болт М8-8g×30.58.019 ¹	4	Уточнить
6	-	Шайба 8Т 65Г 09	8, 12 ¹	Уточнить
7	51-08-26 ¹	Труба	1	К товару
8	40952 ¹	Прокладка	3	К товару
9	-	Шайба 10 ОТ 65Г 09	7, 9 ¹	Уточнить
10	-	Болт М10-8g×80.58.019 ¹	2	Уточнить
11	46236 ¹	Прокладка	2	К товару
12	65-08-108СП ¹	Труба	1	К товару
13	-	Болт М10×20.58.019 ¹	2	Уточнить
14	-	Болт М8-8g×20.58. 019	10	Уточнить
16	-	Болт М10-6g ×40.58.019	4	Уточнить
17	16-01-139	Крышка	1	К товару
18	40285	Прокладка	1, 2 ¹	К товару
9	700-41-2230СП -	Хомут Хомут 60-80/9 W2 (Германия)	2	К товару
20	-	Болт М8-6g×25.88.35.019	2	Уточнить
21	0299	Заглушка	3, 1 ¹	К товару
22	42701	Рукав	1	К товару
23	700-28-2176	Болт	2	К товару
24	700-41-3334	Лента хомута	2	К товару
25	37-26-71	Накладка	2	К товару
26	700-31-2269	Шайба стопорная	2	К товару
27	-	Гайка М8.6.019	2	Уточнить
28	16-08-153СП	Труба	1	К товару
29	40751	Прокладка	5	К товару
30	16-08-140СП	Насос	1	К товару
31	700-40-2194	Прокладка	1	К товару
32	700-30-2099	Гайка	5	К товару
33	-	Шайба 12 ОТ 65Г 09	4	Уточнить
34	700-28-2173	Болт	1	К товару
35	-	Болт М12×1,25-6g×40.58.019	3	Уточнить
36	51-08-13	Крышка	1	К товару
37	700-40-8862	Прокладка	1	К товару
38	51-08-28	Кольцо прижимное	2	К товару
39	-	Термостат ТС 107-1306100-01	2	Уточнить
40	29-08-103СП	Труба	1	К товару
41	700-41-2228СП -	Хомут Хомут 20-32/9 W2 (Германия) ¹	2 4	К товару
42	46834	Рукав	1	К товару
43	- -	Датчик указателя температуры ТМ 100-В ТМ 100-ВТ	1	К товару
44	0474	Втулка	4	К товару
45	61-10-73	Скоба	4	К товару
46	-	Болт М10-6g×35.58.019	4	Уточнить
47	40839	Кольцо	12	К товару
48	65-08-107CП ¹	Труба	1	К товару
49	46834-01 ¹	Рукав	1	Открыть 46834-01 Открыть 46834
50	700-30-2414	Гайка	3	К товару
¹ Для дизеля с пусковым двигателем.
