Блок пуска и контроля на Т10М / Б10М

/
с НДС 22%

Описание

Интерактивный каталог ЧТЗ

Блок пуска и контроля

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

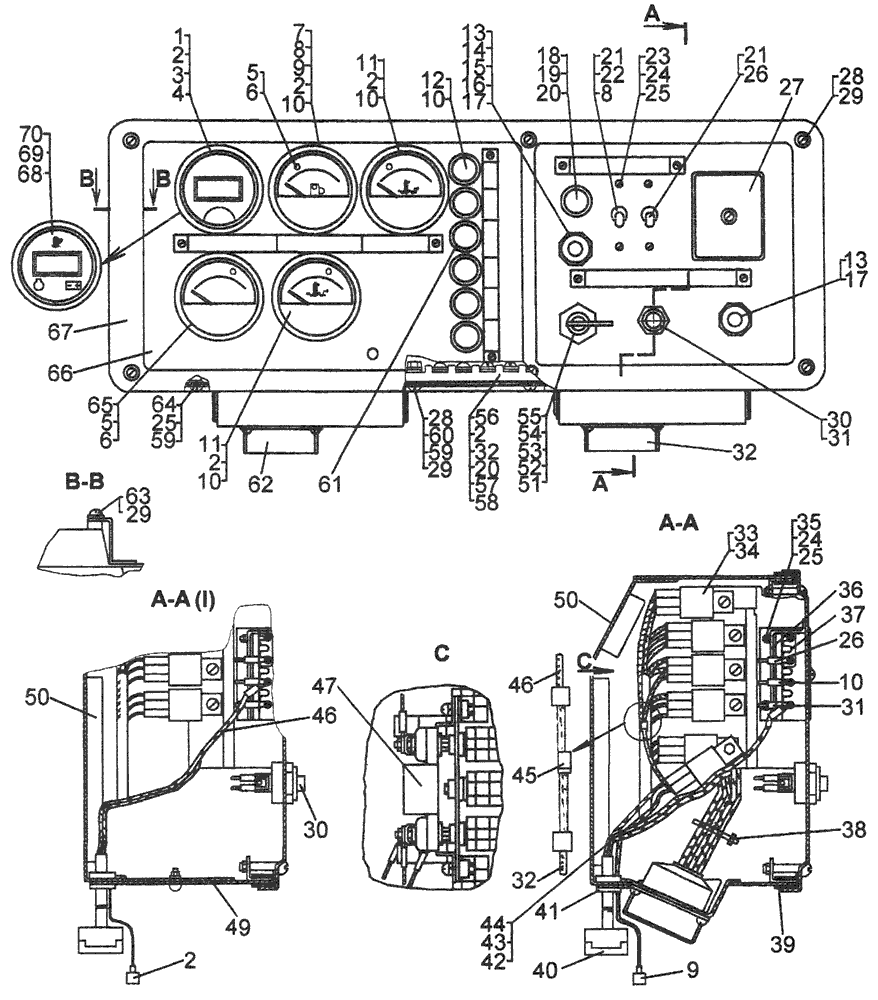

Блок пуска и контроля — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 57 из 58 позиций ведут прямо в карточки запчастей.

Блок пуска и контроля Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
	64-10-500-01СП ¹ 64-10-500СП ² 64-10-500-03СП ³ 64-10-500-02СП ⁴	Блок пуска и контроля	1	Открыть 64-10-500-01СП Открыть 64-10-500СП Открыть 64-10-500-03СП Открыть 64-10-500-02СП
1	-	Тахометр ТХАЗ.1-11	1	Уточнить
2	64-10-488СП	Провод 154	1	К товару
3	64-10-489СП	Провод 903	1	К товару
4	64-10-490СП	Провод 901	1	К товару
5	-	Лампа А24-2	7	К товару
6	-	Патрон со штекером ЛВ211-3714.329	7	К товару
7		Приемник указателя уровня топлива 34.3806 УБ170МУ-ХА УБ170МЭ УБ170МТ	1	Открыть УБ170МУ-ХА Открыть 34.3806
8	64-10-135СП	Провод 79	1	К товару
9	50-10-834-02СП	Провод 225	1	К товару
10	64-10-324СП	Провод 71	1	К товару
11	-	Приемник указателя температуры 36.3807	2	К товару
12	-	Фонарь контрольной лампы 123.3803.010 (рубиновый)	6	Уточнить
13	- 700-42-2426	Выключатель 11.3704-01 Заглушка	2 ², 2 ³; 1 ¹, 1 ⁴ 1 ¹, 1 ⁴	Открыть 700-42-2426 Открыть 11.3704-01
14	64-10-147-03СП ¹	Провод 56	1	К товару
15	64-10-147СП ^{1, 3}	Провод 54	1	К товару
16	64-10-150-01СП ^{1, 3}	Провод 55	1	К товару
17	64-10-150-02СП	Провод 62	2 ^{1, 3} 1 ^{2, 4}	К товару
18	-	Фонарь контрольной лампы 124.3803.010 ¹ (зеленый);	1 ^{2, 4}	Уточнить
18	700-42-2426-01 ^{2, 3, 4}	Заглушка	1	Открыть 700-42-2426 Открыть 700-42-2426-01
19	64-10-381СП ¹	Провод 162, 14А	1	К товару
20	64-10-122СП ¹	Провод 144	1	К товару
21	-	Выключатель В-45М В-45МЭ В-45МТ	2	К товару
22	64-10-147-07СП ^{1, 2, 4}	Провод 6Б	1	К товару
23	-	Винт BM4-6gx12.58.016	5	Уточнить
24	-	Шайба 4Т65Г 06	7	Уточнить
25	-	Гайка М4-7Н.8.016	7	Уточнить
26	64-10-147-01СП	Провод 50	1	К товару
27	-	Блок предохранителей ПР11-К	1	К товару
28	-	Винт M6-6gx30.58.019	8	Уточнить
29	-	Шайба 6Т 65Г 09	23 ¹ 21 ^{2, 3, 4}	Уточнить
30	-	Выключатель ВК 322 ВК 322Э ВК 322Т	1	К товару
31	64-10-147-02СП	Провод 6А	1	К товару
32	64-10-456СП ¹ 64-10-371СП ^{2, 4}	Жгут 4	1	Открыть 64-10-456СП Открыть 64-10-371СП
33	-	Реле 901.3747	6 ¹ 4 ^{2, 4} 2 ³	К товару
34	-	Колодка гнездовая 07-6,3-05	6 ¹ 4 ^{2, 4} 2 ³	К товару
35	-	Винт BM4-6gx16.58.016	2	Уточнить
36	700-40-8057	Прокладка	1	К товару
37	703-80-142	Шинка	2	К товару
38	-	Стяжка кабельная ABB LUSA-SYSTEM 120/2	8	К товару
39	700-40-7055	Уплотнение	1	К товару
40	64-10-499СП 64-10-499-01СП ⁴	Жгут 6 Жгут 6А	1	Открыть 64-10-499СП Открыть 64-10-499-01СП
41	41879	Кольцо	1	К товару
42	64-10-150-01СП	Провод 7Г	1	К товару
43	64-10-150-06СП	Провод 82	1	К товару
44	64-10-378СП	Провод 82А	2	К товару
45	64-10-399СП ¹	Диод КД 226В	1	К товару
46	64-10-457СП	Провод 126В	1	К товару
47		Резистор добавочный с электротермическим реле 121.2.3741 ¹	1	К товару
48	64-10-368СП	Провод 182	1	К товару
49	64-10-197 ³	Пластина	1	К товару
50	64-10-117СП	Корпус	1	К товару
51		Замок-включатель ВК856 ВК856Э ВК856Т	1	Уточнить
52	64-10-150СП	Провод 93	1	К товару
53	64-10-121СП ¹	Провод 66	1	К товару
54	64-10-146СП	Провод 67	1	К товару
55	64-10-150-03СП	Провод 63	1	К товару
56	-	Панель соединительная 16 3723 000	1	Уточнить
57	64-10-366СП	Провод 8Г	1	К товару
58	64-10-367 ³	Провод 154Г	1	К товару
59	31358-1	Шайба	4	К товару
60	-	Гайка М6-7Н.6.019	9	Уточнить
61	64-10-369СП	Провод 107А	1	К товару
62	64-10-498СП ¹ 64-10-332СП ⁴ 64-10-333СП ³	Жгут 5 Жгут 5А	1	Открыть 64-10-498СП Открыть 64-10-332СП Открыть 64-10-333СП
63	64-10-147-08СП ¹	Провод 94А	1	К товару
64	-	Винт В.М6-6gx12.58.019	13	Уточнить
65	-	Приемник указателя давления 331.3810	1	К товару
66	64-10-230СП	Панель	1	К товару
67	64-10-129СП	Панель	1	К товару
68	-	Счетчик моточасов Вольтметр УК 34.2 ⁴ РИВП 453.895.006	1	Уточнить
69	64-10-153СП ⁴	Провод 60	1	Уточнить
70	64-10-452СП ⁴	Провод 7Б	1	К товару
I - Для трактора с пусковым двигателем.
¹ Для трактора с электростартерной системой пуска и ЭФУ. ² Для трактора с электростартерной системой пуска. ³ Для трактора с пусковым двигателем. ⁴ Для трактора с электростартерной системой пуска, без кабины.

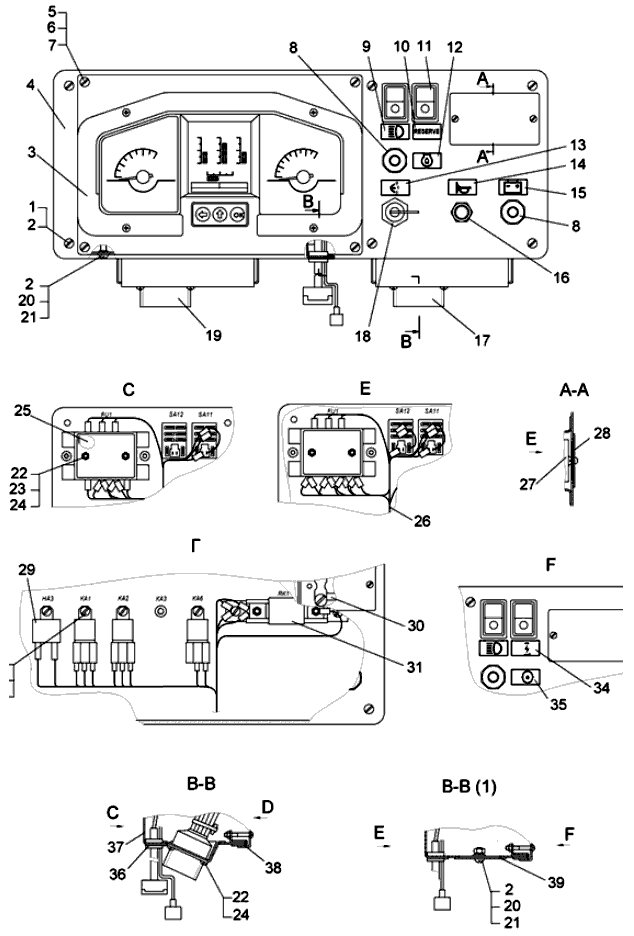

Каталог связан с товарами: 28 из 28 позиций ведут прямо в карточки запчастей.

#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
-	64-10-639-02СП ¹ 64-10-639СП ²	Блок пуска и контроля	1	Открыть 64-10-639-02СП Открыть 64-10-639СП
1	-	Винт В.М6-6g×35.58.019	6	Уточнить
2	-	Шайба 6Т 65Г 06	14 ¹, 16 ²	Уточнить
3	-	Панель приборная ПП-08 ЮГИШ.453895.001	1	К товару
4	64-10-643СП	Панель	1	К товару
5	-	Винт В.М5-6g×16.58.019	4	Уточнить
6	-	Гайка М5-7Н.6.019	4	Уточнить
7	-	Шайба 5Т 65Г 06	4	Уточнить
8	-	Выключатель 11.3704-01	2	К товару
9	64-10-315	Табличка	1	К товару
10	64-10-315-05 ²	Табличка	1	Открыть 64-10-315-05 Открыть 64-10-315
11	-	Переключатель 82.3709-22.00	2	К товару
12	64-10-315-01 ²	Табличка	1	Открыть 64-10-315-01 Открыть 64-10-315
13	64-10-315-04	Табличка	1	Открыть 64-10-315-04 Открыть 64-10-315
14	64-10-315-02	Табличка	1	Открыть 64-10-315-02 Открыть 64-10-315
15	64-10-315-03	Табличка	1	Открыть 64-10-315-03 Открыть 64-10-315
16	-	Выключатель ВК 322 ВК 322Т ³	1	К товару
17	64-10-637СП ²	Жгут 4	1	К товару
18	-	Замок-включатель ВК856 ВК856 Э ⁴ ВК856 Т ³	1	Уточнить
19	64-10-638СП ²	Жгут 5	1	К товару
20	-	Винт В.М6-6g×12.58.019	4	Уточнить
21	-	Гайка М6-7Н.6.019	4	Уточнить
22	-	Винт В.М4-6g×16.58.016	6 ¹, 10 ²	Уточнить
23	-	Гайка М4-6Н.6.016	2	Уточнить
24	-	Шайба 4Т 65Г 06	6 ¹, 10 ²	Уточнить
25	700-40-8057	Прокладка	1	К товару
26	64-10-648СП ¹	Жгут 5	1	К товару
27	-	Блок предохранителей ПР11-Р Блок предохранителей ПР11-К	1	Открыть ПР11-К Открыть ПР11-Р
28	64-10-647-01СП ¹ 64-10-647СП ²	Крышка	1	Открыть 64-10-647-01СП Открыть 64-10-647СП
29	-	Сигнализатор звуковой 733.3747-10	1	К товару
30	703-80-142	Шинка	1 ¹, 2 ²	К товару
31	-	Резистор добавочный с электротермическим реле 1212.3741 ²	1	К товару
32	-	Винт В.М6-6g×16.58.019	5 ¹, 6 ²	Уточнить
33	-	Реле 753.3777	2 ¹, 3 ²	К товару
34	64-10-315-06 ¹	Табличка	1	Открыть 64-10-315-06 Открыть 64-10-315
35	64-10-315-07 ¹	Табличка	1	Открыть 64-10-315-07 Открыть 64-10-315
36	41879	Кольцо	1	К товару
37	64-10-640СП	Корпус	1	К товару
38	700-40-7055	Уплотнение	1	К товару
39	64-10-197 ¹	Пластина	1	К товару
¹ Для трактора с пусковым двигателем. ² Для трактора с электростартерной системой пуска. ³ Для тропиков. ⁴ Для экспорта.
