Щиток управления на Т10М / Б10М

/
с НДС 22%

Описание

Интерактивный каталог ЧТЗ

Щиток управления

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 23 из 23 позиций ведут прямо в карточки запчастей.

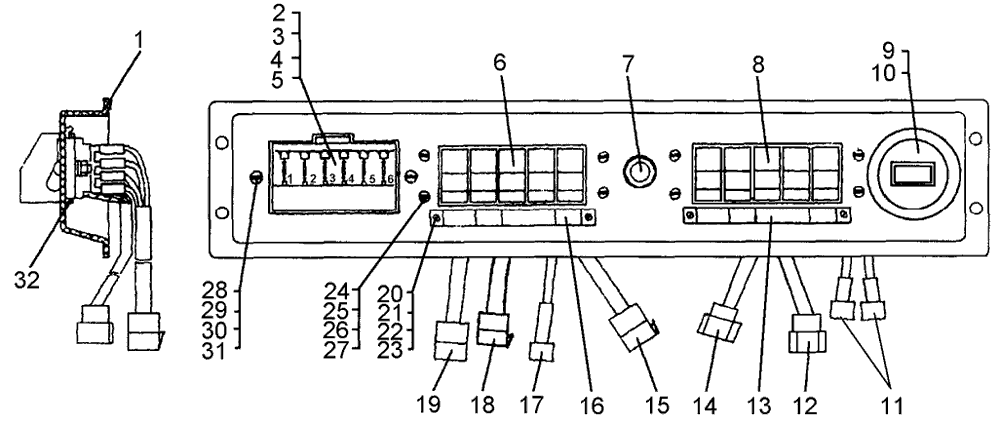

Щиток управления Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
-	64-10-600СП	Щиток управления	1	К товару
1	700-42-2490-02	Панель щитка управления	1	К товару
2	-	Блок предохранителей ПР-120 ПР-120-Э ¹ ПР-120-Т ²	1	К товару
3	64-10-598СП	Жгут 09	1	К товару
4	50-10-664СП	Провод 02	1	К товару
5	64-10-543СП	Провод 01,60	1	К товару
6	-	Блок (клавишных выключателей) 53.3710-07.17 5306.3710-07.17 ¹ 5307.3710-07.17 ²	1	К товару
7	-	Выключатель 11.3704-01	1	К товару
8	-	Блок (клавишных выключателей) 53.3710-03.17 5306.3710-03.17 ¹ 5307.3710-03.17 ²	1	К товару
9	-	Счетчик моточасов / Вольтметр УК 34.2 РИВП.453 895.006	1	Уточнить
10	64-10-542СП	Провод 154	1	К товару
11	64-10-593СП	Провод 151/6	1	К товару
12	64-10-597СП	Жгут 08	1	К товару
13	64-10-281	Табличка	1	К товару
14	50-10-814СП	Жгут 05	1	К товару
15	50-10-815СП	Жгут 06	1	К товару
16	64-10-280	Табличка	1	К товару
17	64-10-466СП	Провод 152	1	К товару
18	50-10-811СП	Жгут 03	1	К товару
19	64-10-541-01СП	Жгут 07	1	К товару
20	-	Винт В.М3-6g×10.58.016	6	Уточнить
21	-	Гайка М3-6Н.6.016	6	Уточнить
22	-	Шайба 3Т 65Г 06	6	Уточнить
23	31311	Шайба	6	К товару
24	-	Винт В.М4-6g×10.58.019	8	Уточнить
25	-	Гайка М4-6Н.6.016	8	Уточнить
26	-	Шайба 4Т 65Г 06	8	Уточнить
27	31534-1	Шайба	8	К товару
28	-	Винт В.М6-8g×18.58.019	2	Уточнить
29	-	Гайка М6-7Н.6.019	2	Уточнить
30	-	Шайба 6Т 65Г 09	2	Уточнить
31	31358-1	Шайба	2	К товару
32	700-40-7040	Проставка	4	К товару
¹ Для экспорта. ² Для тропиков.
