Установка аккумуляторных батарей трактора с механической трансмиссией, с электростартерной системой пуска

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

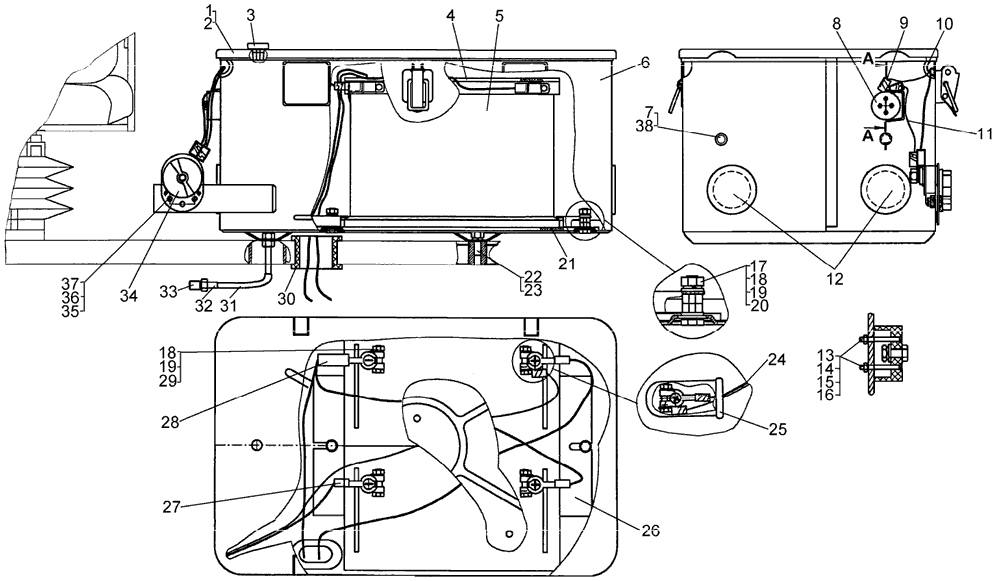

Установка аккумуляторных батарей трактора с механической трансмиссией, с электростартерной системой пуска — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 33 из 33 позиций ведут прямо в карточки запчастей.

Установка аккумуляторных батарей для трактора Т10М с механической трансмиссией, с электростартерной системой пуска
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
-	64-10-482СП	Установка аккумуляторных батарей (для трактора с механической трансмиссией и электростартерной системой пуска)	1	К товару
1	50-10-400СП	Крышка	2	К товару
2	700-40-7055	Уплотнение	2	К товару
3	50-10-430СП	Контейнер	1	К товару
4	700-40-5565	Пистон	2	К товару
5	3010	Гайка	2	К товару
6	700-46-2226	Шланг	1	К товару
7	50-10-132	Стяжка	6	К товару
8	40738	Кольцо	6	К товару
9	700-40-9029	Пластина	2	К товару
10	50-10-279СП	Провод 19	1	К товару
11	700-41-3345	Скоба	2	К товару
12	-	Трубка 305 ТВ-40,14 белая	0,22м	К товару
13	-	Выключатель «массы» ВК-318Б У ВК-318Б Э ¹ ВК-318Б Т ²	1	К товару
14	-	Болт М6-6g×16.88.35.019	3	Уточнить
15	-	Гайка М6-7Н.6.019	3	Уточнить
16	-	Шайба 6Т 65Г 09	3	Уточнить
17	41181	Ниппель	4	К товару
18	50-10-96	Трубка	2	К товару
19	700-46-2226-01	Шланг	1	Открыть 700-46-2226-01 Открыть 700-46-2226
20	700-40-3140	Втулка резиновая	1	К товару
21	-	Болт М12-6g×30.58.019	8	Уточнить
22	-	Шайба 12 ОТ 65Г 09	8	Уточнить
23	700-40-7043	Прокладка	2	К товару
24	50-10-431СП	Контейнер	1	К товару
25	64-10-521СП	Кронштейн	2	К товару
26	64-10-189	Прокладка	2	К товару
27	-	Гайка М10-7Н.6.019	12	Уточнить
28	31308-1	Шайба	10	К товару
29	50-10-294СП	Провод 22	1	К товару
30	50-10-285СП	Провод 153	1	К товару
31	50-10-421СП	Провод 77	1	К товару
32	700-40-7419	Втулка резиновая	3	К товару
33	700-42-2300	Пистон	4	К товару
34	21-10-213СП	Провод	1	К товару
35	700-40-3727	Амортизатор	8	К товару
36	-	Розетка штепсельная 47К 47-Э ¹ 47-Т ²	1	К товару
37	-	Винт В2.М3-6g×25.58.019	2	Уточнить
38	-	Гайка М3-6Н.6.019	2	Уточнить
39	-	Шайба 3Т 65Г 06	2	Уточнить
40	31311-1	Шайба	2	К товару
41	-	Лента ПВХ 20×0,30	0,02 кг	Уточнить
42	2848	Болт	4	К товару
43	-	Шайба 8Т 65Г 09	4	Уточнить
44	-	Гайка М8-7Н.6.019	4	Уточнить
45	-	Батарея 6СТ-190А «Амур» 6СТ-190А «Востоксибаккумулятор» 6СТ-132ЭМ тропики ²	2	Уточнить
¹ Для экспорта. ² Для тропиков.
