Гидротрансформатор на Т10М / Б10М

/
с НДС 22%

Описание

Интерактивный каталог ЧТЗ

Гидротрансформатор

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 19 из 19 позиций ведут прямо в карточки запчастей.

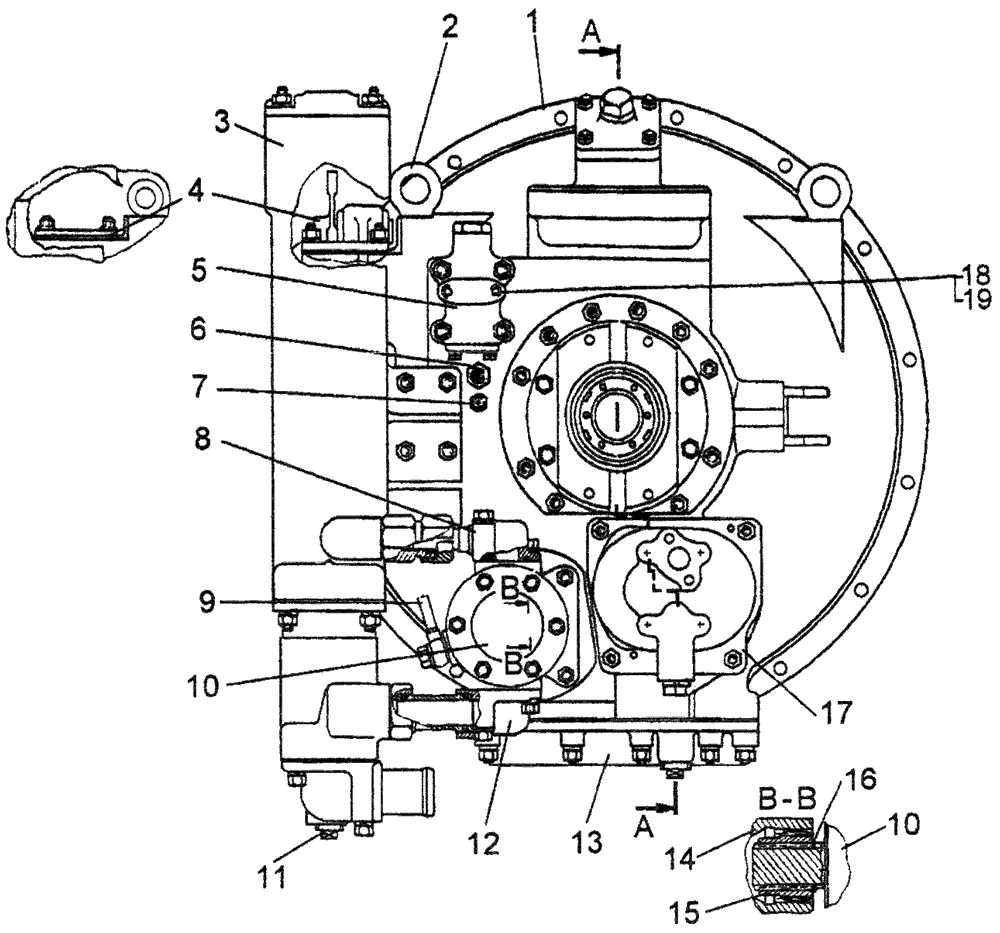

Гидротрансформатор Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
-	64-14-1СП ¹ 64-14-1-02СП ² 64-14-1-01СП ³ 64-14-1-03СП ⁴	Гидротрансформатор	1	Открыть 64-14-1СП Открыть 64-14-1-02СП Открыть 64-14-1-01СП Открыть 64-14-1-03СП
1	64-14-103СП ⁵	Кожух	1	К товару
2	700-28-2224	Рым-болт М16	2	К товару
3	64-14-129СП	Фильтр	1	К товару
4	64-14-90 ^{3, 4}	Крышка	1	К товару
4	64-14-199СП ^{1, 2}	Привод (механизма включения)	1	К товару
5	64-14-110СП	Клапан	1	К товару
6	-	Датчик аварийного давления ММ126Д ММ126Д-Э ⁶ ММ126Д-Т ⁷	1	К товару
7	-	Датчик указателя температуры ТМ100-В ТМ100-В-Э ⁶ ТМ100-В-Т ⁷	1	К товару
8	64-14-145СП	Муфта	1	К товару
9	64-14-121СП ⁸	Трубка	1	К товару
10	-	Насос НШ 50А-3 «Антей»	1	Уточнить
11	37104-1	Пробка коническая	2	К товару
12	64-14-55	Муфта	1	К товару
13	64-14-25	Поддон	1	К товару
14	64-14-17	Муфта	1	К товару
15	64-14-18	Муфта	1	К товару
16	700-58-2332	Кольцо В 25.Ц9.хр.m	1	К товару
17	64-14-21	Корпус	1	К товару
18	64-14-240	Крышка	1	К товару
19	-	Болт М10-6g×20.58.019	2	Уточнить
¹ Гидротрансформатор для трактора с пусковым двигателем. ² Гидротрансформатор с измененным активным диаметром для трактора с пусковым двигателем. ³ Гидротрансформатор для трактора с электростартерной системой пуска. ⁴ Гидротрансформатор с измененным активным диаметром для трактора с электростартерной системой пуска. ⁵ Входит в 64-14-102СП Привод насосов. ⁶ Для экспорта. ⁷ Для тропиков. ⁸ Входит в 64-14-103СП Кожух.

Каталог связан с товарами: 11 из 11 позиций ведут прямо в карточки запчастей.

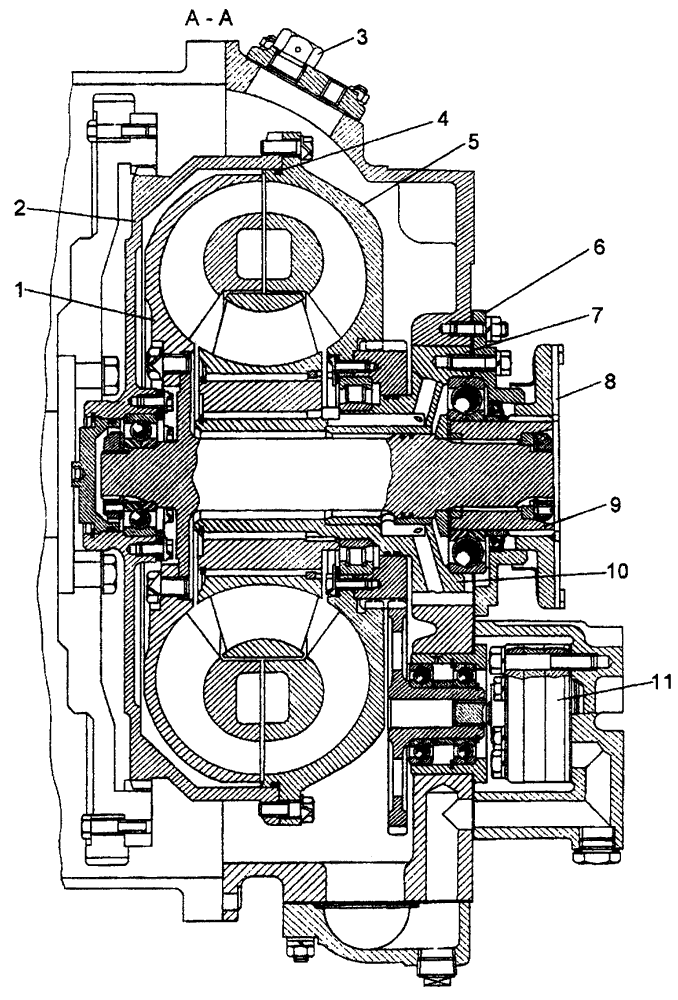

#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
1	64-14-107СП ^{1, 3} 64-14-107-01СП ^{2, 4}	Колесо турбинное	1	Открыть 64-14-107СП Открыть 64-14-107-01СП
2	64-14-101СП ^{1, 3} 64-14-101-01СП ^{2, 4}	Гидротрансформатор	1	Открыть 64-14-101СП Открыть 64-14-101-01СП
3	64-14-160СП	Сапун	1	К товару
4	700-40-7517	Кольцо	1	К товару
5	64-14-105СП ^{1, 3} 64-14-105-01СП ^{2, 4}	Колесо насосное	1	Открыть 64-14-105СП Открыть 64-14-105-01СП
6	64-14-109СП	Крышка	1	К товару
7	64-14-123СП	Ось	1	К товару
8	64-14-112СП	Полумуфта	1	К товару
9	64-14-108СП	Ступица	1	К товару
10	64-14-102СП	Привод насосов	1	К товару
11	50-60-231СП -	Насос Насос НМШ-25-00-00	1	Открыть 50-60-231СП Открыть НМШ-25-00-00
¹ Для 64-14-1СП Гидротрансформатор для трактора с пусковым двигателем. ² Для 64-14-1-02СП Гидротрансформатор с измененным активным диаметром для трактора с пусковым двигателем. ³ Для 64-14-1-01СП Гидротрансформатор для трактора с электростартерной системой пуска. ⁴ Для 64-14-1-03СП Гидротрансформатор с измененным активным диаметром для трактора с электростартерной системой пуска.
