Управление дизелем на Т10М / Б10М

/
с НДС 22%

Описание

Интерактивный каталог ЧТЗ

Управление дизелем

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 13 из 13 позиций ведут прямо в карточки запчастей.

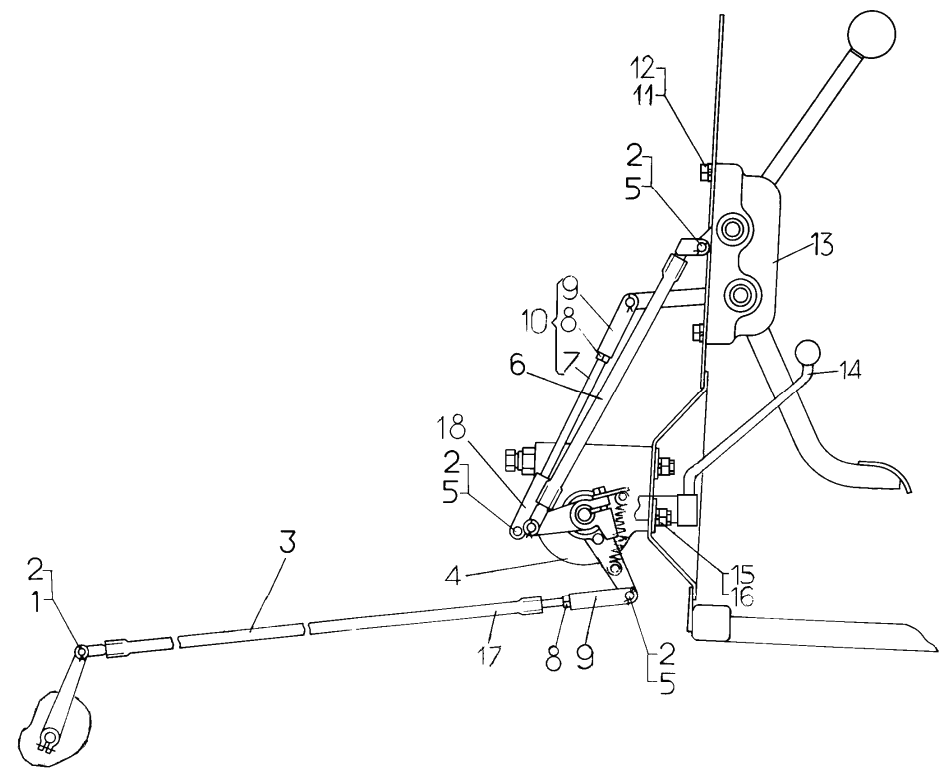

Управление дизелем Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
-	50-74-9СП ¹ 64-74-4СП ²	Управление дизелем (с электростартерным пуском)	1	Открыть 50-74-9СП Открыть 64-74-4СП
1	06465	Валик	1	К товару
2	-	Шплинт 2x25.019	6	Уточнить
3	50-74-186СП	Тяга	1	К товару
4	50-74-240СП	Акселератор	1	К товару
5	02226	Палец	5	К товару
6	50-74-188СП	Тяга	1	К товару
7	50-74-145	Тяга	1	К товару
8	-	Гайка М8.6.019	4	Уточнить
9	50-74-144	Вилка	5	К товару
10	50-74-187СП	Тяга	1	К товару
11	-	Болт М10-6gx25.58.019	4	Уточнить
12	-	Шайба 10 ОТ 65Г 09	4	Уточнить
13	50-74-185СП ¹ 64-74-125СП ²	Блок управления	1	Открыть 50-74-185СП Открыть 64-74-125СП
14	64-74-130СП	Управление декомпрессором	1	К товару
15	-	Гайка М12-7Н.6.019	2	Уточнить
16	-	Шайба 12 ОТ 65Г 09	2	Уточнить
17	50-74-189СП ³	Тяга	1	К товару
18	50-74-143 ⁴	Вилка	1	К товару
¹ Для трактора с механической трансмиссией. ² Для трактора с гидромеханической трансмиссией. ³ Входит в 50-74-186СП. Тяга. ⁴ Входит в 50-74-187СП. Тяга.
