Интерактивный каталог ЧТЗ

Механизм привода плунжеров топливного насоса

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

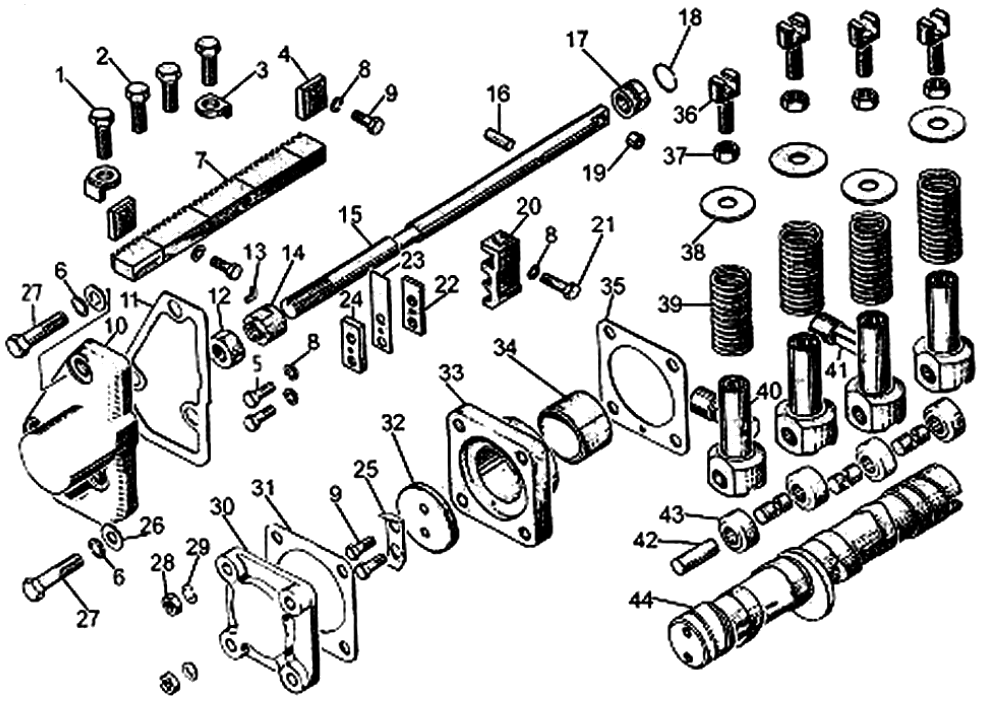

Механизм привода плунжеров топливного насоса — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 37 из 37 позиций ведут прямо в карточки запчастей.

Механизм привода плунжеров топливного насоса на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
1	-	Болт М10х25.58.019	8	Уточнить
2	28475	Болт	2	К товару
3	67224-1	Угольник	10	К товару
4	67237	Пластина	2	К товару
5	-	Болт М6х20.58.019	2	Уточнить
6	-	Шайба 10 ОТ 65Г 09	3	Уточнить
7	67234	Рейка	1	К товару
8	-	Шайба 6Т 65Г 09	5	Уточнить
9	-	Болт М6х16.58.019	4	Уточнить
10	14-67-2-2	Крышка корректора	1	К товару
11	40741-1	Прокладка	1	К товару
12	30202	Гайка	1	К товару
13	67127	Угольник стопорный	1	К товару
14	67255	Муфта	1	К товару
15	51-67-88	Тяга рейки	1	К товару
16	700-32-2194	Штифт	1	К товару
17	67315	Кольцо	1	К товару
18	700-58-2512	Кольцо	1	К товару
19	67252-1	Втулка	1	К товару
20	67235	Поводок рейки	1	К товару
21	67236	Болт	1	К товару
22	51-67-95	Пластина корректора	1	К товару
23	67239	Пружина корректора	1	К товару
24	51-67-82	Накладка	1	К товару
25	3185	Пластина стопорная	1	К товару
26	31437	Шайба	3	К товару
27	28474	Болт	2	К товару
28	-	Гайка М8х1.6.019	4	Уточнить
29	-	Шайба 8Т 65Г 09	4	Уточнить
30	67243	Крышка подшипника	1	К товару
31	40742	Прокладка	1	К товару
32	67233	Шайба	1	К товару
33	67207	Корпус подшипника	1	К товару
34	67208	Втулка	1	К товару
35	40743	Прокладка	1	К товару
36	67230	Хвостовик	4	К товару
37	3083	Гайка	4	К товару
38	3197 3197-02	Шайба	4	Открыть 3197 Открыть 3197-02
39	38305	Пружина	4	К товару
40	67226 ¹	Толкатель	4	К товару
41	67229	Палец	2	К товару
42	67228 ¹	Ось ролика	4	К товару
43	67227 ¹	Ролик	4	К товару
44	51-67-23	Вал кулачковый	1	К товару
¹ Заказывать комплект 67225СП Толкатель.
