Бортовые фрикционы на Т10М / Б10М

/
с НДС 22%

Описание

Интерактивный каталог ЧТЗ

Бортовые фрикционы

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 37 из 38 позиций ведут прямо в карточки запчастей.

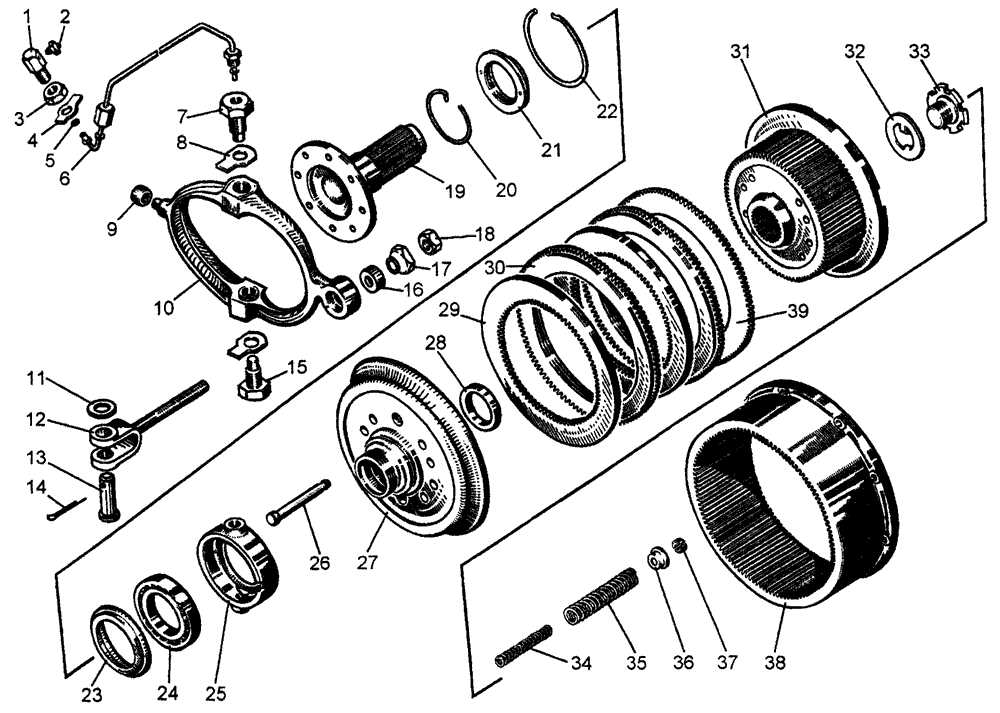

Бортовые фрикционы на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
-	24-16-101-01СП	Фрикцион бортовой (правый)	1	К товару
-	24-16-102-01СП	Фрикцион бортовой (левый)	1	Уточнить
1	700-41-2702	Штуцер	2	К товару
2	-	Масленка 1.3.Ц6	2	Уточнить
3	-	Гайка М20×1,5-7Н.6.019	2	Уточнить
4	31543	Шайба	2	К товару
5	46524	Кольцо	4	К товару
6	16348СП	Трубка	2	К товару
7	16350	Палец	1	К товару
8	31317	Шайба	2	К товару
9	16133	Наконечник	1	К товару
10	16202	Рычаг	1	К товару
11	3193-1 ¹	Шайба	2	К товару
12	17375 ¹	Вилка	2	К товару
13	700-47-2091 ¹	Палец	2	К товару
14	-	Шплинт 4×32 ¹	2	Уточнить
15	16136	Палец	1	К товару
16	16134	Седло	1	К товару
17	17377 ¹	Гайка шаровая	2	К товару
18	30246 ¹	Гайка	2	К товару
19	24-16-4 ²	Полуось	1	К товару
20	700-58-2004 ³	Кольцо	1	К товару
21	28-16-13 ³	Гайка	1	К товару
22	700-58-2003 ³	Кольцо	1	К товару
23	28-16-12 ³	Отражатель	1	К товару
24	-	Подшипник ³ 46120 120	1	К товару
25	28-16-11 ³	Корпус подшипника	1	К товару
26	16127 ²	Палец	8	К товару
27	28-16-10 ³	Тарелка	1	К товару
28	28-16-14 ²	Кольцо	1	К товару
29	16121 ²	Диск	13	К товару
30	50-16-111СП ²	Диск	13	К товару
31	24-16-5 ²	Барабан внутренний	1	К товару
32	700-31-2352 ²	Пластина	1	К товару
33	28-19-37-1 ²	Пробка	1	К товару
34	38318 ²	Пружина внутренняя	8	К товару
35	38360 ²	Пружина наружная	8	К товару
36	16177 ²	Тарелка	8	К товару
37	16178 ²	Сухарь	16	К товару
38	28-16-15 ²	Барабан наружный	1	К товару
39	50-16-7-02 ²	Диск	1	К товару
¹ Для трактора с гидромеханической трансмиссией. ² Входит в 50-16-110СП Фрикцион бортовой. ³ Входит в 50-16-106СП Тарелка нажимная.
