Сервомеханизм управления поворотом для гидромеханической трансмиссии на Т10М / Б10М

/
с НДС 22%

Описание

Интерактивный каталог ЧТЗ

Сервомеханизм управления поворотом для гидромеханической трансмиссии

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

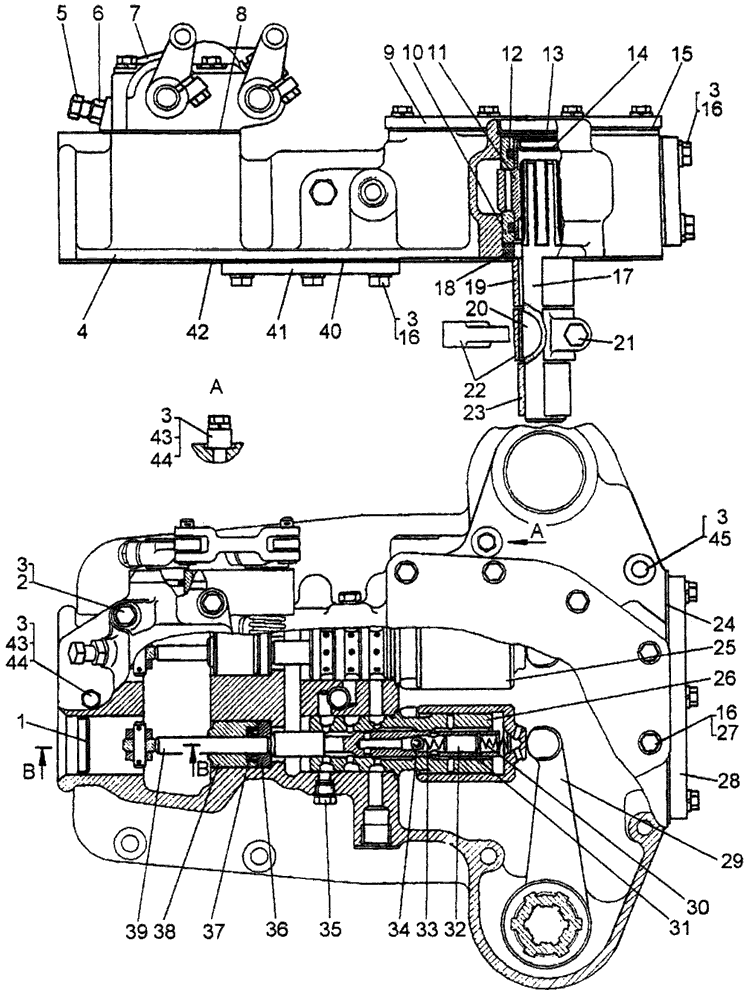

Сервомеханизм управления поворотом для гидромеханической трансмиссии — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 37 из 38 позиций ведут прямо в карточки запчастей.

Сервомеханизм управления поворотом на Т10М для гидромеханической трансмиссии
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
	64-17-2СП	Сервомеханизм управления поворотом для гидромеханической трансмиссии	1	К товару
1	18-17-9	Заглушка	2	К товару
2	-	Болт М10x70.58.019	4	Уточнить
3	-	Шайба 10 ОТ 65Г 09	26	Уточнить
4	50-17-104СП	Корпус в сборе	1	К товару
5	700-28-2520	Болт	2	К товару
6	-	Гайка М12.6.019	2	Уточнить
7	64-17-106СП	Корпус	1	К товару
8	700-40-7141	Прокладка	1	К товару
9	21-17-27-1	Крышка	1	К товару
10	21-17-22	Втулка	4	К товару
11	17310	Муфта	1	К товару
12		Кольцо 042-050-46-2-5	4	К товару
13	17311	Заглушка	2	К товару
14	0295	Заглушка	1	К товару
15	700-40-5959	Прокладка	1	К товару
16	-	Болт M10x30.58.019	21	Уточнить
17	50-17-25	Валик	2	К товару
18	700-40-4532	Кольцо	2	К товару
19	50-11-37	Втулка	2	К товару
20	700-34-2029	Шпонка	2	К товару
21	2826	Болт	2	К товару
22	50-17-24	Рычаг	2	К товару
23	50-11-36	Втулка	2	К товару
24	40714-1	Прокладка	1	К товару
25	21-17-21	Поршень	2	К товару
26	17303-1	Гильза	2	К товару
27	40912	Кольцо	2	К товару
28	50-17-5	Крышка	1	К товару
29	17482	Рычаг	2	К товару
30	700-38-2319	Пружина	2	К товару
31	21-17-36 ¹	Золотник	1	К товару
32	700-32-2106 ¹	Штифт	1	К товару
33	38301 ¹	Пружина	2	К товару
34	-	Шарик Б 10-200 ¹	1	Уточнить
35	371	Пробка	2	Уточнить
36	17329	Кольцо	2	К товару
37	-	Манжета 3-25x13-6	2	Уточнить
38	21-17-44	Втулка	2	К товару
39	64-17-5	Ось	2	К товару
40	700-40-7187	Прокладка	1	К товару
41	50-17-11	Крышка	1	К товару
42	40736	Прокладка	1	К товару
43	51-70-2	Втулка	3	К товару
44	-	Болт М10-6gx120.58.019	3	Уточнить
45	-	Болт М10-6gx130.58.019	2	Уточнить
¹ Заказывать 21-17-106СП Золотник.

Сервомеханизм управления поворотом для гидромеханической трансмиссии на Т10М / Б10М
