Каток поддерживающий на Т10М / Б10М

/
с НДС 22%

Описание

Интерактивный каталог ЧТЗ

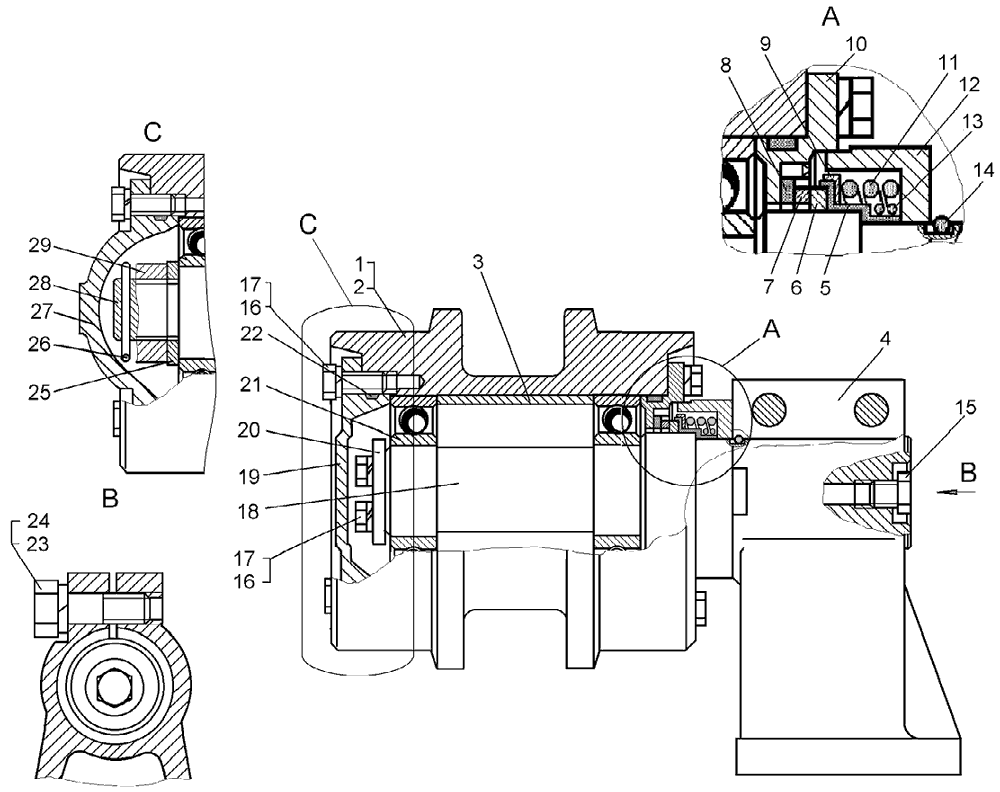

Каток поддерживающий

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 27 из 27 позиций ведут прямо в карточки запчастей.

Каток поддерживающий на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
-	50-21-416CП	Каток поддерживающий	2	К товару
1	50-21-425СП	Каток поддерживающий	1	К товару
2	50-21-417CП 50-21-417-01СП	Ролик	1	Открыть 50-21-417-01СП Открыть 50-21-417СП
3	50-21-395-01 50-21-434-01	Втулка	1	Открыть 50-21-395-01 Открыть 50-21-434-01
4	50-21-314-01	Кронштейн	1	К товару
5	Кат-40-5432	Манжета	1	К товару
6	24-21-126	Кольцо	1	К товару
7	24-21-127	Кольцо	1	К товару
8	Кат-40-5019	Прокладка	1	К товару
9	24-21-130	Обойма	1	К товару
10	50-21-419СП	Упор	1	К товару
11	700-38-2568	Пружина	1	К товару
12	50-21-398	Лабиринт	1	К товару
13	700-58-2369	Кольцо пружинное	1	К товару
14	700-58-2624	Кольцо пружинное	1	К товару
15	700-37-2240	Пробка	1	К товару
16	- 2816	Болт М12-6g×30.88.35.019 Болт	14, 12 ¹	К товару
17	-	Шайба 12 ОТ 65Г 09 Шайба 12 ОТ 65Г 09	14, 12 ¹	Уточнить
18	64-21-155	Ось	1	К товару
19	50-21-436	Крышка	1	К товару
20	64-21-156	Пластина	1	К товару
21	-	Подшипник 311	2	К товару
22	Кат-21-60-03	Кольцо	2	К товару
23	-	Болт М20×1,5×62	2	Уточнить
24	-	Шайба 20 ОТ 65Г 09	2	Уточнить
25	50-21-318 ¹	Кольцо	1	К товару
26	35-21-37 ¹	Шплинт	1	К товару
27	50-21-385 ¹	Крышка	1	К товару
28	50-21-396 ¹	Ось	1	К товару
29	700-30-2195 ¹	Гайка	1	К товару
¹ Использовать при наличии оси 50-21-396.
