Колесо натяжное на Т10М / Б10М

/
с НДС 22%

Описание

Интерактивный каталог ЧТЗ

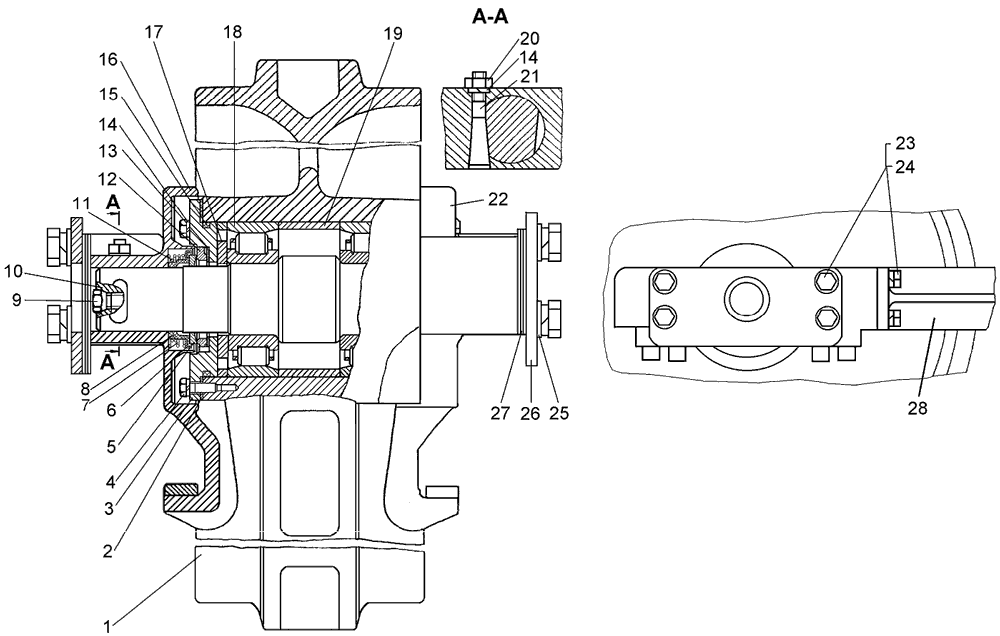

Колесо натяжное

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 28 из 28 позиций ведут прямо в карточки запчастей.

Колесо натяжное на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
-	50-21-305-05СП	Колесо натяжное (левое)	1	К товару
-	50-21-306-05СП	Колесо натяжное (правое)	1	К товару
1	50-21-212	Колесо	1	К товару
2	24-21-44-01	Прокладка	6	К товару
3	24-21-147СП	Шайба упорная	2	К товару
4	2816 -	Болт Болт М12-6g×30.88.35.019	12	К товару
5	24-21-126	Кольцо	2	К товару
6	24-21-130	Обойма	2	К товару
7	700-38-2568	Пружина	2	К товару
8	Кат-40-5432	Манжета	2	К товару
9	700-37-2240	Пробка	1	К товару
10	24-21-123 24-21-123-01	Ось (правая) Ось (левая)	1 1	Открыть 24-21-123 Открыть 24-21-123-01
11	700-58-2369	Кольцо пружинное	2	К товару
12	24-21-127	Кольцо	2	К товару
13	Кат-40-5019	Прокладка	2	К товару
14	-	Шайба 12 ОТ 65Г 09	14	Уточнить
15	Кат-21-60-05	Кольцо	2	К товару
16	50-21-424СП	Опора	1	К товару
17	24-21-129	Шайба	2	К товару
18	-	Подшипник 2614К2 272614КМУ	2	Открыть 272614КМУ Открыть 2614К2
19	50-21-409 50-21-434-02	Втулка	1	Открыть 50-21-409 Открыть 50-21-434-02
20	700-30-2414	Гайка	2	К товару
21	18-21-45	Стопор	2	К товару
22	50-21-423СП	Опора	1	К товару
23	28234 28234-01	Болт	12	Открыть 28234 Открыть 28234-01
24	-	Шайба 20 ОТ 65Г 09	12	Уточнить
25	31109	Шайба	8	К товару
26	50-21-223	Крышка	2	К товару
27	50-21-124	Прокладка	32	К товару
28	50-21-63	Вилка	1	К товару
