Механизмы натяжения и сдавания на Т10М / Б10М

/
с НДС 22%

Описание

Интерактивный каталог ЧТЗ

Механизмы натяжения и сдавания

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

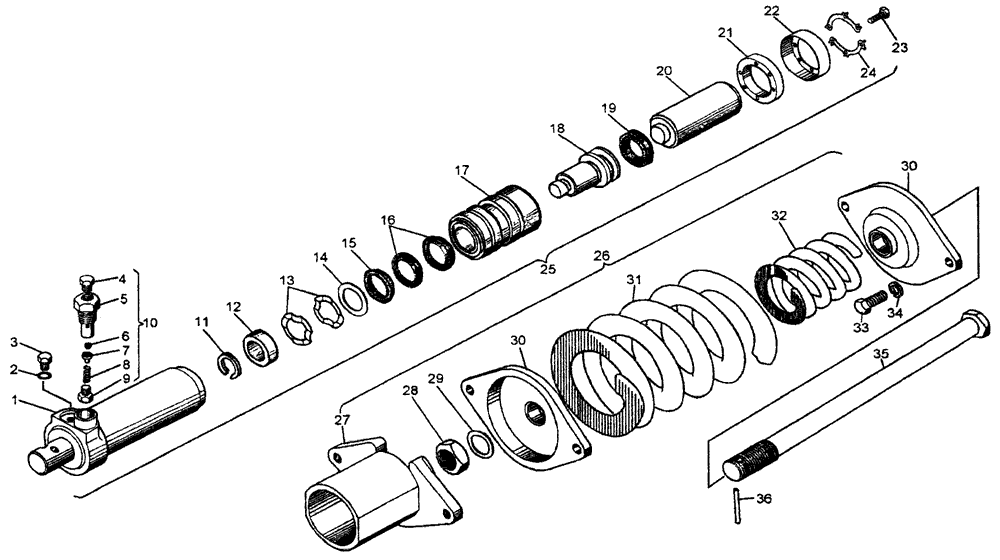

Механизмы натяжения и сдавания — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 30 из 30 позиций ведут прямо в карточки запчастей.

Механизмы натяжения и сдавания на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
1	50-21-136СП	Цилиндр	1	К товару
2	-	Кольцо 014-018-25-2-2	1	К товару
3	700-37-2236	Пробка	1	К товару
4	50-21-166	Заглушка	1	К товару
5	50-21-164	Корпус	1	К товару
6	-	Шарик Б 5-200	1	Уточнить
7	50-21-165	Толкатель	1	К товару
8	700-38-2591	Пружина	1	К товару
9	50-21-216	Заглушка	1	К товару
10	50-21-177СП	Клапан	1	К товару
11	700-58-2649	Кольцо	1	К товару
12	50-21-245	Проставка	1	К товару
13	700-58-2273	Кольцо пружинное	4	К товару
14	24-21-95	Прокладка	1	К товару
15	-	Кольцо КО 50×70-2	1	Уточнить
16	-	Кольцо М50×70-2	4	Уточнить
17	50-21-402	Втулка	1	К товару
18	50-21-419	Поршень	1	К товару
19	700-40-9035	Кольцо	1	К товару
20	50-21-404	Толкатель	1	К товару
21	35-21-40-01	Сальник	1	К товару
22	35-21-38	Крышка сальника	1	К товару
23	-	Болт M8-6g×35.88.35.019	6	Уточнить
24	700-31-2558	Шайба отгибная	2	К товару
25	50-21-420СП	Механизм натяжения	1	К товару
26	20-21-132СП	Механизм сдавания	1	К товару
27	24-21-150СП ¹	Фланец	1	К товару
28	700-30-2275	Гайка	1	К товару
29	24-21-163	Прокладка	1	К товару
30	50-21-285	Фланец	2	К товару
31	38391	Пружина	1	К товару
32	700-38-2153	Пружина	1	К товару
33	-	Болт М20×50.88.35.019 ¹	2	Уточнить
34	-	Шайба 20 ОТ 65Г 09 ¹	2	Уточнить
35	50-21-55	Стержень	1	К товару
36	35-21-37	Шплинт	1	К товару
¹ Входит в 50-21-392-01СП, 50-21-393-01СП, 50-21-400-03СП, 50-21-401-03СП, 48-21-156СП, 48-21-157СП, 48-21-156-02СП, 48-21-157-02СП. Тележки.
