Каток на Т10М / Б10М

/
с НДС 22%

Описание

Интерактивный каталог ЧТЗ

Каток

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 23 из 23 позиций ведут прямо в карточки запчастей.

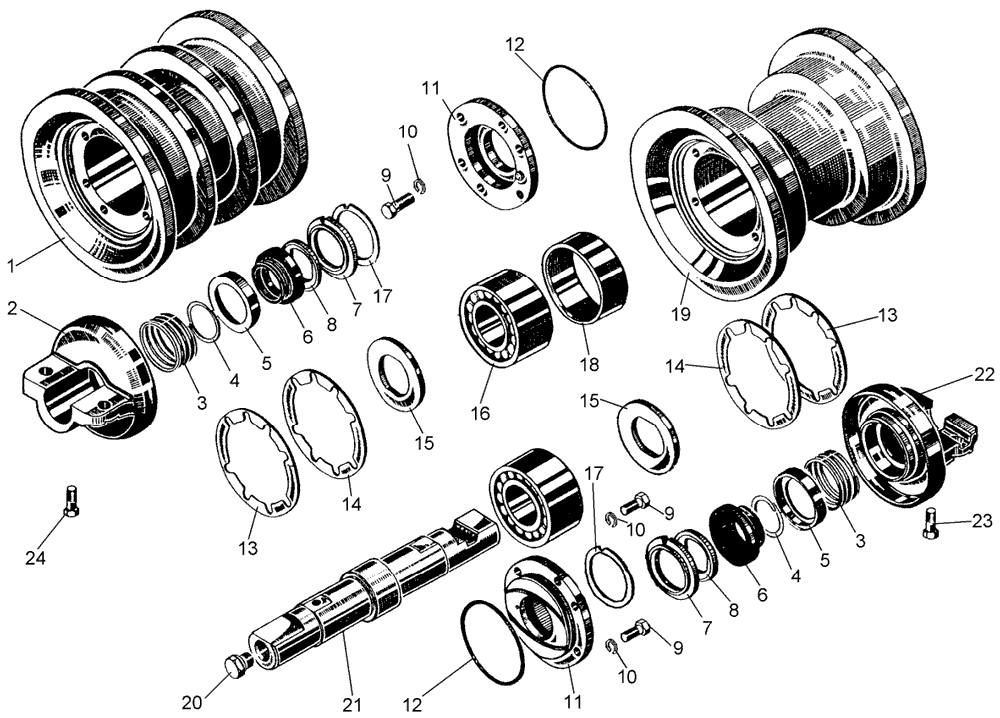

Каток на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
-	24-21-169СП	Каток (однобортный)		К товару
-	24-21-170СП	Каток (двубортный)		К товару
1	50-21-166СП ²	Ролик двубортный	1	К товару
2	24-21-148 24-21-149	Крышка	1	Открыть 24-21-148 Открыть 24-21-149
3	700-38-2752	Пружина	2	К товару
4	700-58-2158-01	Кольцо пружинное	2	К товару
5	211220	Обойма	2	К товару
6	Кат-40-5378	Манжета	2	К товару
7	24-21-155	Кольцо	2	К товару
8	24-21-156	Кольцо	2	К товару
9	2816 -	Болт Болт М12-6g×30.88.35.019	12	К товару
10	-	Шайба 12 ОТ65Г 09 12 Т 65Г 09	12	Уточнить
11	24-21-173СП	Шайба упорная	2	К товару
12	Кат-21-60-03	Кольцо	2	К товару
13	21443	Прокладка	4	К товару
14	21-21-8	Прокладка	2	К товару
15	211238	Шайба	2	К товару
16	-	Подшипник 954712К8	2	К товару
17	Кат-40-5377	Прокладка	2	К товару
18	50-21-395 50-21-434	Втулка дистанционная Втулка	1	Открыть 50-21-395 Открыть 50-21-434
19	50-21-165CП ¹	Ролик однобортный	1	К товару
20	700-37-2240	Пробка	1	К товару
21	211236	Ось	1	К товару
22	24-21-149	Крышка	1	К товару
23	-	Болт М8-6g×16.88.35.019	2	Уточнить
¹ Для катка 24-21-169СП ² Для катка 24-21-170СП
