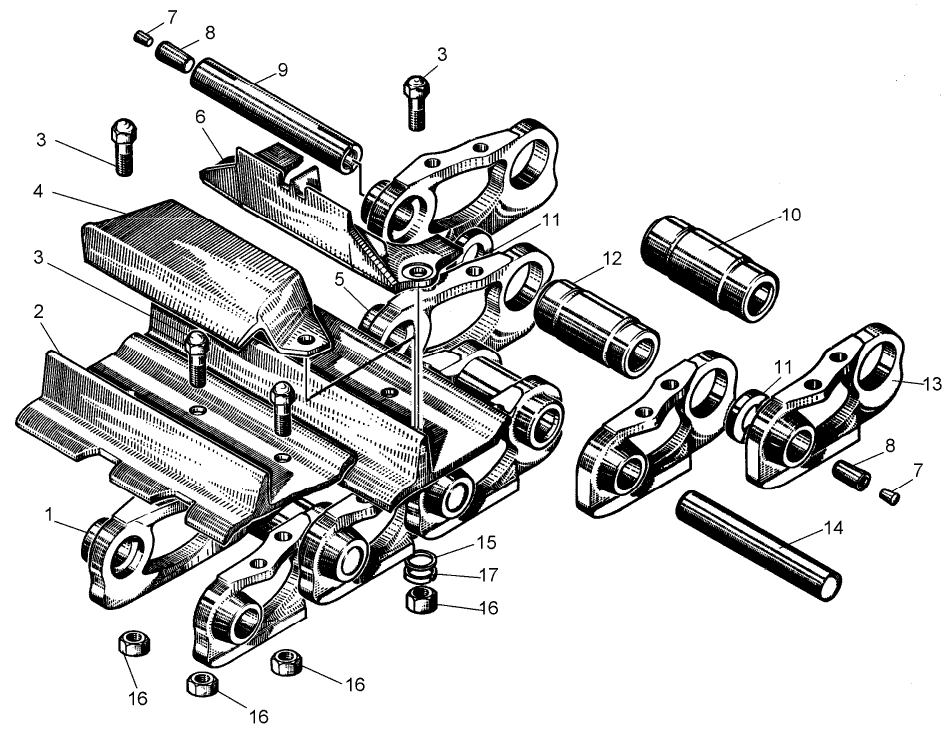

Гусеница на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
-	ГМ-1СП ² 50-22-9СП ² ГМ-1-01СП ³ 50-22-9-01СП ³ ГМ-1-03СП ⁴ 66-22-1-04СП ⁴	Гусеница ¹	2	Открыть ГМ-1СП Открыть 50-22-9СП Открыть ГМ-1-01СП Открыть 50-22-9-01СП Открыть ГМ-1-03СП Открыть 66-22-1-04СП Открыть 50-22-9
1	50-22-103СП ² ГМ-1-001СП ² 50-22-103-01СП ³ ГМ-1-001-01СП ³ 50-22-103-02СП ⁴ ГМ-1-001-02СП ⁴	Цепь	1	Открыть 50-22-103СП Открыть ГМ-1-001СП Открыть 50-22-103-01СП Открыть ГМ-1-001-01СП Открыть 50-22-103-02СП Открыть ГМ-1-001-02СП
2	50-22-32 66-22-1-04	Башмак (L=500 мм) Башмак (L= 900 мм)	38 ², 42 ³ 45 ⁴	Открыть 50-22-32 Открыть 66-22-1-04
3	-	Болт М20×1,5×62	152 ², 228 ^{2, 7}, 168 ³, 252 ^{3, 7}, 180 ⁴	Уточнить
4	28-22-2	Башмак асфальтоходный	38 ², 42 ³	К товару
5	50-22-8 ГМ-1-01-011-01СП	Звено правое Звено в сборе (правое)	38 ², 42 ³, 45 ⁴	Открыть 50-22-8 Открыть ГМ-1-01-011-01СП
6	28-22-1	Шпора	38 ¹, 42 ³	К товару
7	700-40-5128 ⁶	Пробка	2	К товару
8	22109 ⁶	Конус стопорный	2	К товару
9	24-22-7	Палец замыкающий	1	К товару
10	24-22-3 ГМ-1-1	Втулка	37 ², 41 ³, 44 ⁴	Открыть 24-22-3 Открыть ГМ-1-1
11	24-22-5 50-22-9	Проставка	2	Открыть 24-22-5 Открыть 50-22-9
12	24-22-4 ГМ-1-1-01	Втулка замыкающая	1	Открыть 24-22-4 Открыть ГМ-1-1-01 Открыть ГМ-1-1
13	50-22-7 ГМ-1-01-011СП	Звено левое Звено в сборе (левое)	38 ², 42 ³, 45 ⁴	Открыть 50-22-7 Открыть ГМ-1-01-011СП
14	24-22-6 ГМ-1-2	Палец	37 ², 41 ³, 44 ⁴	Открыть 24-22-6 Открыть ГМ-1-2
15	-	Шайба 20 ОТ 65Г 09 ⁷	76 ², 84 ³	Уточнить
16	30326-1	Гайка	152 ², 228 ^{2, 7}, 168 ³, 252 ^{3, 7}, 180 ⁴	К товару
17	31109 ⁷	Шайба	76 ², 84 ³	К товару
¹ Гусеницы с обозначением «ГМ» имеют уплотненный содноразовой смазкой тип шарнира. По требованию потребителя для трактора с семикатковой тележкой могут быть поставлены гусеницы с шириной баш-мака 560 и 690 мм. ² Для трактора с пятикатковой тележкой. ³ Для трактора с шестикатковой тележкой. ⁴ Для трактора с семикатковой тележкой. ⁵ В звено в сборе входят манжета ГМ-1-3 и звено 50-22-7 или 50-22-8 соответственно. ⁶ Применять совместно с замыкающим пальцем 24-22-7. ⁷ При установке асфальтоходных башмаков или шпор.
