Кривошипно-шатунный механизм пускового двигателя

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

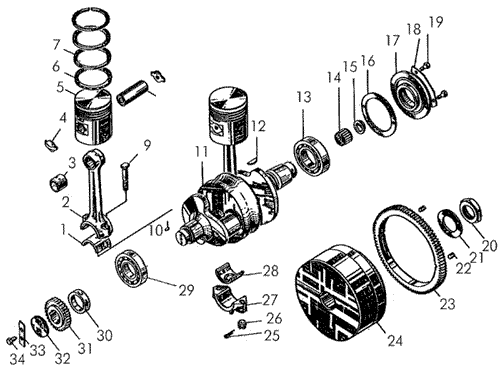

Кривошипно-шатунный механизм пускового двигателя — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 38 из 42 позиций ведут прямо в карточки запчастей.

Кривошипно-шатунный механизм пускового двигателя Т-170
Поз.	Наименование	Артикул	Кол-во в сборке	Товар
0	Болт с гайкой	17-03-111СП	2	К товару
0	Кривошипно-шатунный механизм	17-03-5СП	1	К товару
0	К-т поршневых колец ПД 03712СП		1	К товару
0	Маховик 17-03-103СП		1	К товару
0	Шатун	03740СП	1	К товару
0	Шатун 03427СП		2	К товару
	К-т вкладышей ПД А23.01.54		1	К товару
1	Вкладыш	А23.01-5403	2	К товару
2	Шатун	03344	1	К товару
3	Втулка 03148		1	К товару
4	Заглушка 03159		4	К товару
5	Поршень 03349-1		2	К товару
6	Кольцо поршневое маслосъемное	03351	2	К товару
7	Кольцо поршневое комрессионное	03350	6	К товару
8	Палец поршневой 03158-1		2	К товару
9	Болт шатунный	03346	4	К товару
10	Шпонка 34126		1	К товару
11	Вал коленчатый 03341		1	К товару
11	Вал коленчатый 17-03-26сп		1	К товару
12	Шпонка	3423	1	К товару
13	Подшипник	211АК	1	К товару
14	Подшипник 45804		1	К товару
15	Заглушка 03134		1	К товару
16	Прокладка 40301		1	К товару
17	Шайба 03176		1	К товару
18	Пластина	17-03-16	2	К товару
19	Болт	М6Х16.58.019	4	Уточнить
20	Гайка	03144	1	К товару
21	Шайба	31100	1	К товару
22	Винт В.М8-8qх12.14Н	В.М8-8qХ12.14Н	2	Уточнить
23	Венец маховика 17-03-3		1	К товару
24	Маховик	17-03-2	1	К товару
25	Шплинт	3,2Х20	2	Уточнить
26	Гайка	3082	2	К товару
27	Крышка шатуна	03345	1	К товару
28	Вкладыш	А23.01-5404	2	К товару
29	Подшипник	210АК	1	К товару
30	Кольцо	03174	1	К товару
31	Шестерня	03356	1	К товару
32	Шайба	03142	1	К товару
33	Пластина	3199	1	К товару
34	Болт	М8Х20.58.019	2	Уточнить
