Интерактивный каталог ЧТЗ

Воздухоочиститель пускового двигателя

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

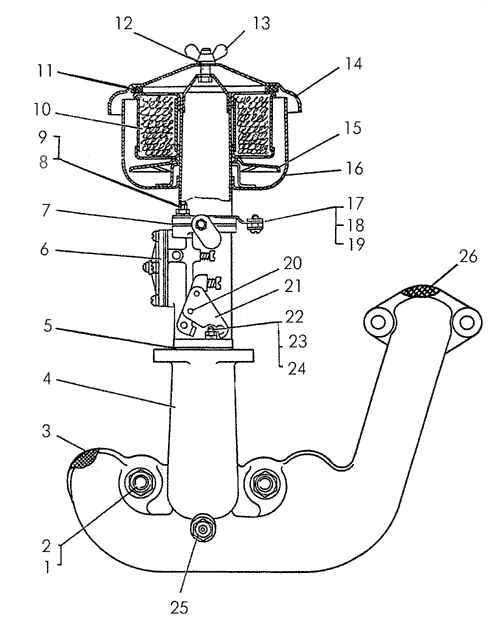

Воздухоочиститель пускового двигателя — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 24 из 31 позиций ведут прямо в карточки запчастей.

Воздухоочиститель пускового двигателя Т-170
Поз.	Наименование	Артикул	Кол-во в сборке	Товар
0	Воздухоочиститель 17-05-184СП		1	К товару
0	Кронштейн	17-05-182СП	1	К товару
0	Установка воздухоочистителя	17-05-21СП	1	К товару
1	Гайка	3011-7	2	К товару
2	Шпилька	2996	2	К товару
3	Прокладка 700-40-2049		1	К товару
4	Коллектор 17-05-1 (17-05-174)		1	Открыть 17-05-1 Открыть 17-05-174
5	Прокладка 700-40-8152		1	К товару
6	Карбюратор 11.1107011		1	К товару
6	Карбюратор К-125Л 17-05-185СП		1	К товару
7	Прокладка 700-40-8153		1	К товару
8	Гайка	М6Х6.019	2	Уточнить
9	Шайба	6Т65Г09	2	Уточнить
10	Кассета	17-05-176СП	1	К товару
11	Кольцо	40796	1	К товару
12	Шайба	31386	1	К товару
13	Гайка	05573-1-01	1	К товару
14	Крышка	17-05-149	1	К товару
15	Маслоотражатель	17-05-134	1	К товару
16	Поддон	17-05-186СП	1	К товару
17	Кронштейн	17-05-166	1	К товару
18	Накладка	17-05-167	1	К товару
19	Винт	В.М4-6qХ12.58.016	1	Уточнить
20	Заклепка	3Х10.27	2	Уточнить
21	Накладка	17-05-172	1	К товару
22	Гайка	М8Х1.6.019	2	Уточнить
23	Шайба	8Т65Г09	2	Уточнить
24	Шпилька	2М8Х1,25-3p/1-6gХ18.66.016	2	Уточнить
25	Фильтр	17-05-180СП	1	К товару
26	Прокладка	46238	1	К товару
26	Прокладка 46160		1	К товару
