Интерактивный каталог ЧТЗ

Радиаторы масляные подетально

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

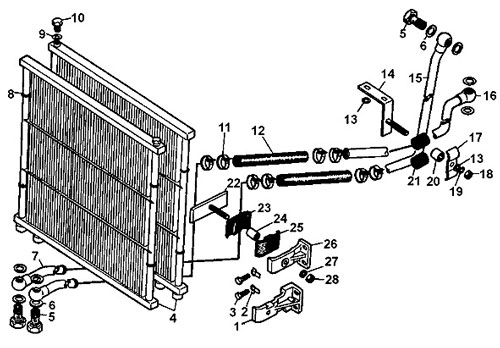

Радиаторы масляные подетально — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 29 из 34 позиций ведут прямо в карточки запчастей.

Радиаторы масляные подетально
Поз.	Номер по каталогу	Наименование детали	Товар
0	50-26-485-08СП	Рукав	К товару
0	50-26-485-10СП	Рукав	К товару
0	50-09-134СП	Труба	К товару
0	50-09-135СП	Труба	К товару
0	50-305СП	Установка радиаторов	К товару
0	700-41-3355	Штуцер	К товару
1	50-08-21	Кронштейн	К товару
2	700-31-2213	Шайба	К товару
2	700-31-2213-01	Шайба	Открыть 700-31-2213-01 Открыть 700-31-2213
3	М10х30.58.019	Болт	Уточнить
4	Радиатор масляный 130У.09.012
5	Болт полый 700-41-3306
6	22х30	Кольцо	Уточнить
7	50-09-132СП	Труба	К товару
8	40250	Кольцо	К товару
9	31497	Шайба	К товару
10	37122	Пробка	К товару
11	700-41-2235-10СП	Хомут	К товару
12	Рукав 700-46-2180
13	31308	Шайба	К товару
14	50-09-133СП	Кронштейн	К товару
14	50-09-138СП	Кронштейн	К товару
15	50-09-130СП	Труба	К товару
16	50-09-131СП	Труба	К товару
17	50-60-230	Прижим	К товару
18	М10.6.019	Гайка	Уточнить
19	10 ОТ 65Г 09	Шайба	Уточнить
20	41832	Втулка	К товару
20	50-26-115	Втулка	К товару
21	42212	Муфта	К товару
22	24-08-152СП	Скоба	К товару
23	700-40-3137	Прокладка	К товару
24	24.08.05	Втулка	К товару
25	700-40-3238-1	Прокладка	К товару
26	24-08-100	Кронштейн	К товару
27	12 ОТ 65Г 09	Шайба	Уточнить
28	3011	Гайка	К товару
