Интерактивный каталог ЧТЗ

Генератор

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 16 из 28 позиций ведут прямо в карточки запчастей.

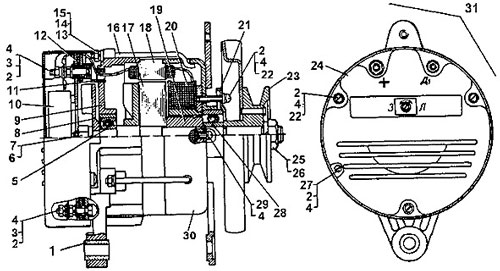

Генератор Т-170
Поз.	Номер по каталогу	Наименование детали	Товар
1	46.3701 081	Втулка	К товару
2	5.01.016	Шайба	К товару
3	М5-6Н.5.016	Гайка	Уточнить
4	5Л 65Г 06	Шайба	Уточнить
5	Шарикоподшипник 6-180502К1С9
6	М12-6Н.04А.019	Гайка	Уточнить
7	12Л 65Г 06	Шайба	Уточнить
8	69.3701 003	Вентилятор	К товару
9	69.3701 300	Крышка задняя	К товару
10	Регулятор напряжения 2412.3702
11	69.3701 021	Изолятор	К товару
12	БПВ 41-100-02	Блок выпрямителя	К товару
13	6.01.016	Шайба	К товару
14	М6-6Н.5.016	Гайка	Уточнить
15	6Л 65Г 06	Шайба	Уточнить
16	69.3701 080	Болт стяжной	К товару
17	69.3701 200	Ротор	К товару
18	70.3701 100	Статор	К товару
19	69.3701 005	Втулка	К товару
20	69.3701 060	Катушка возбуждения	К товару
21	46.3701 007	Крышка подшипника	К товару
22	В.М5-6gх26.48.016	Винт	Уточнить
23	70.3701 050	Шкив с вентилятором	К товару
24	70.3701 001	Крышка регулирующего устройства	К товару
25	М16х1,5-6Н.04А-019	Гайка	Уточнить
26	16Л 65Г 06	Шайба	Уточнить
27	В.М5-6gх14,5.48.016	Винт	Уточнить
28	Шарикоподшипник 6-180603К4С9
29	В.М5-6gх10,5.48.016	Винт	Уточнить
30	69.3701 400	Крышка передняя	К товару
31	7006.3701 000	Генератор	Уточнить
