Интерактивный каталог ЧТЗ

Щиток управления

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 24 из 41 позиций ведут прямо в карточки запчастей.

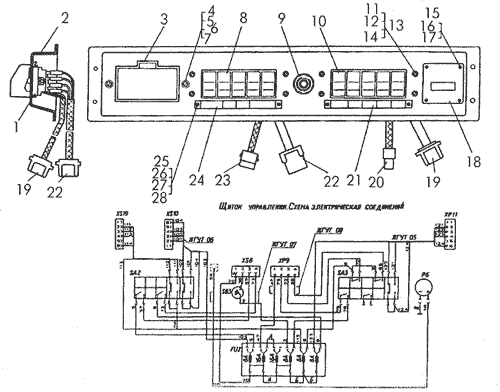

Щиток управления Т-170
Поз.	Наименование	Артикул	Кол-во в сборке	Товар
0	Блок предохранителей FU2	FU2	1	К товару
0	Жгут 09	50-10-662СП	1	К товару
0	Провод	50-10-663СП	1	К товару
0	Провод	50-10-664СП	1	К товару
0	Провод	2	1	Уточнить
0	Провод	5	1	Уточнить
0	Провод	76	1	Уточнить
0	Провод	8	1	Уточнить
0	Провод 82	50-10-343СП	1	К товару
0	Провод	9	1	Уточнить
0	Табличка 125х12	50-42-523-5	1	К товару
0	Табличка 125х12	50-42-523-4	1	К товару
0	Щиток управления	50-10-720СП	1	К товару
1	Проставка	700-40-7040	4	К товару
2	Панель щитка управления	700-42-2490	1	К товару
3	Блок предохранителей	ПР-120	1	К товару
4	Винт	В.М6-8gХ18.58.019	2	Уточнить
5	Гайка	М6Х6.019	2	Уточнить
6	Шайба	6Т65Г09	2	Уточнить
7	Шайба	31358-1	2	К товару
8	Блок клавишных выключателей	5306.3710-0717	1	К товару
9	Выключатель	11.3704.000	1	К товару
10	Блок клавишных выключателей	53.3710-03.17	1	К товару
11	Винт	В.М4-6gХ20.58.019	8	Уточнить
12	Гайка	М4Х6.019	8	Уточнить
13	Шайба	4Т65Г06	8	Уточнить
14	Шайба	31534-1	8	К товару
15	Винт	В.М4-6gХ25.58.019	4	Уточнить
16	Гайка	М4-6Н.6.019	4	Уточнить
17	Шайба	4Т65Г019	4	Уточнить
18	Счетчик времени наработки СВН-2-02		1	К товару
19	Жгут 05	50-10-654СП	1	К товару
20	Жгут 08	50-10-661СП	1	К товару
21	Табличка 125х12	50-42-523-1	1	К товару
22	Жгут 06	50-10-655СП	1	К товару
23	Жгут 07	50-10-721СП	1	К товару
24	Табличка 125х12	50-42-523-2	1	К товару
25	Винт	В.М3-6gХ10.58.019	4	Уточнить
26	Гайка	М3Х6.019	4	Уточнить
27	Шайба	3Т65Г06	4	Уточнить
28	Шайба	31311	4	К товару
