Интерактивный каталог ЧТЗ

Механизм переключения передач

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

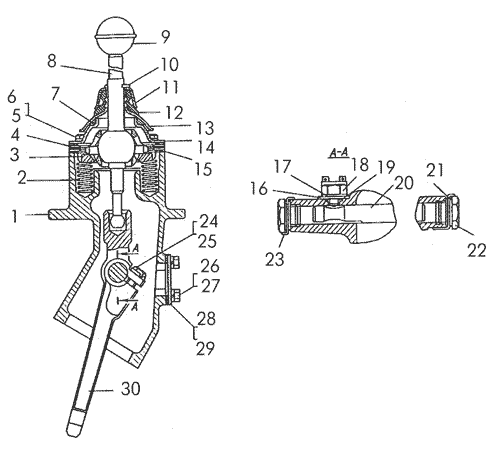

Механизм переключения передач — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 31 из 37 позиций ведут прямо в карточки запчастей.

Механизм переключения передач Т-170
Поз.	Наименование	Артикул	Кол-во в сборке	Товар
0	Кольцо КО50Х70-2		1	Уточнить
0	Механизм переключения передач 18-12-177СП		1	К товару
0	Механизм переключения передач 18-12-178СП		1	К товару
0	Прокладка	40819-1	3	Открыть 40819 Открыть 40819-1
1	Проставка	18-12-330	1	К товару
1	Проставка	18-12-391	1	К товару
2	Пружина 38325		2	К товару
3	Кольцо	13360	1	К товару
4	Фланец шаровой	13317	2	К товару
5	Болт	М10Х30.58.019	4	Уточнить
6	Шайба	10ОТ65Г09	4	Уточнить
7	Кольцо	40820	1	К товару
8	Рычаг	18-12-161СП	1	К товару
8	Рычаг 18-12-162СП		1	К товару
9	Рукоятка 13310СП		1	К товару
10	Шплинт	4Х32	1	Уточнить
11	Крышка	13591	1	К товару
12	Колпачок	46612	1	К товару
13	Крышка	13319	1	К товару
14	Фланец шаровой	13318	1	К товару
15	Прокладка	40819	3	К товару
16	Пластина	18-12-411	1	К товару
17	Прокладка	21-12-50	7	К товару
18	Выключатель	ВК-418-3716000	1	К товару
19	Кольцо	014-018-25-2-5	1	К товару
20	Валик	18-12-412	1	К товару
20	Валик	18-12-413	1	К товару
21	Прокладка	40588	4	К товару
22	Пробка	700-37-2154	2	К товару
23	Шайба	31368	2	К товару
24	Болт	700-28-2326	2	К товару
25	Пластина стопорная	700-31-2542	1	К товару
26	Болт	М8Х16.58.019	4	Уточнить
27	Шайба	8Т65Г09	4	Уточнить
28	Крышка	18-12-246	1	К товару
29	Прокладка	700-40-3072-1	1	К товару
30	Рычаг 18-12-410		1	К товару

Диагностика этого узла Т-170

Сначала определите причину по внешнему признаку, затем сверяйте деталь со схемой.

Не включается или выключается передача Т-170Порядок проверки муфты, блокировки и механизма переключения.
