Интерактивный каталог ЧТЗ

Платформа

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 29 из 32 позиций ведут прямо в карточки запчастей.

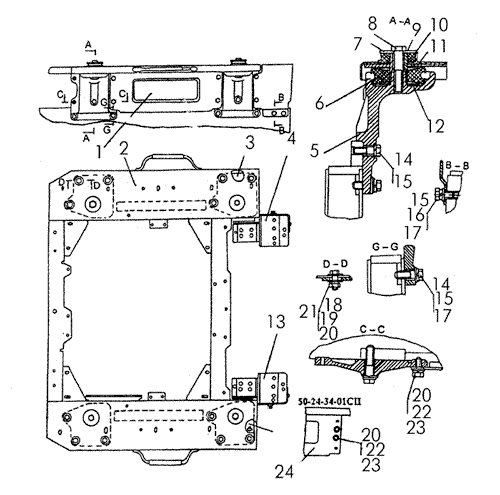

Платформа Т-170
Поз.	Наименование	Артикул	Кол-во в сборке	Товар
0	Амортизатор 700-40-7216-1		4	Открыть 700-40-7216-1 Открыть 700-40-7216
0	Амортизатор 700-40-7217-1		4	Открыть 700-40-7217 Открыть 700-40-7217-1
0	Втулка	64-24-22-01	4	Открыть 64-24-22 Открыть 64-24-22-01
0	Опора	50-24-277-01СП	2	К товару
0	Опора	64-24-20-01	4	Открыть 64-24-20 Открыть 64-24-20-01
0	Платформа	50-24-275-01СП	1	К товару
0	Платформа	50-24-275-02СП	1	К товару
0	Платформа	50-24-34СП	2	К товару
1	Щиток	64-24-21	2	К товару
2	Платформа	50-24-275СП	1	К товару
3	Опора	50-24-277СП	2	К товару
4	Кронштейн	50-24-329СП	1	К товару
5	Кронштейн	64-24-18	4	К товару
6	Амортизатор	700-40-7216	4	К товару
7	Пластина	64-24-19-02	4	К товару
8	Болт	700-28-2491	4	К товару
9	Втулка	64-24-22	4	К товару
10	Амортизатор	700-40-7217	4	К товару
11	Опора	50-24-276СП	2	К товару
12	Опора	64-24-20	4	К товару
13	Кронштейн	50-24-330СП	1	К товару
14	Болт 28582		12	К товару
15	Шайба	20.ОТ.65Г09	14	Уточнить
16	Болт	М20Х50.88.35.019	2	Уточнить
17	Шайба	31340-01	10	К товару
18	Болт 700-28-2622		12	К товару
19	Гайка	М16Х1,5-6Н.6.019	12	Уточнить
20	Шайба 16ОТ65Г09		24	К товару
21	Шайба 700-31-2586		24	К товару
22	Болт	700-28-2621	12	К товару
23	Шайба	31477-01	12	К товару
24	Щиток	64-63-7	2	К товару
