Интерактивный каталог ЧТЗ

Крышка нижняя с деталями и золотник

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

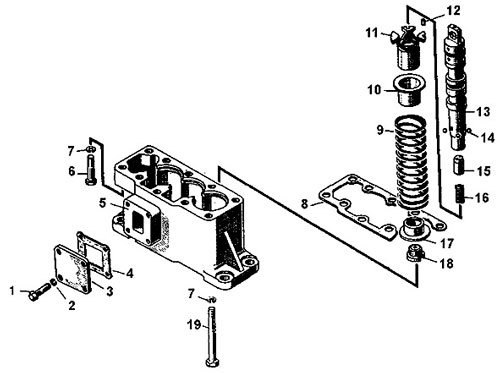

Крышка нижняя с деталями и золотник — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 25 из 31 позиций ведут прямо в карточки запчастей.

Крышка нижняя с деталями и золотник Т-170
Поз.	Номер по каталогу	Наименование детали	Товар
1	М8-6gх16.58.019	Болт	Уточнить
2	8 65Г 05	Шайба	Уточнить
3	50-26-751	Крышка	К товару
3	Р150-026	Крышка	К товару
4	700-40-8295	Прокладка	К товару
4	Р150-030	Прокладка	К товару
5	50-26-748	Крышка нижняя	К товару
5	Р150-023	Крышка нижняя	К товару
6	М10-6gх45.58.019	Болт	Уточнить
7	10 65Г 05	Шайба	Уточнить
8	700-40-8298	Прокладка	К товару
8	Р150-039	Прокладка	К товару
9	38423	Пружина золотника	К товару
9	Р150-035	Пружина золотника	К товару
10	50-26-755	Стакан верхний	К товару
10	Р150-034	Стакан верхний	К товару
11	50-26-753	Обойма фиксатора	К товару
11	Р150-1-031	Обойма фиксатора	К товару
12	Р150-089	Штифт 3h8х10	К товару
13	50-26-749-1	Золотник	К товару
13	Р150-1-024	Золотник	К товару
14	Т 938-40	Шарик	Уточнить
15	50-26-752	Втулка фиксатора	К товару
15	Р150-029-10	Втулка фиксатора	К товару
16	700-38-2885	Пружина фиксатора	К товару
16	Р75-В-032	Пружина фиксатора	К товару
17	50-26-754	Стакан нижний	К товару
17	Р150-033	Стакан нижний	К товару
18	700-37-2267	Пробка золотника	К товару
18	Р150-037	Пробка золотника	К товару
19	М10-6gх120.35.88.019	Болт	Уточнить

Диагностика этого узла Т-170

Сначала определите причину по внешнему признаку, затем сверяйте деталь со схемой.

Т-170 медленно поднимает отвалУровень жидкости, фильтр, клапаны, насос и проверка давления.
