Механизм ручного вращения коленчатого вала пускового двигателя

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

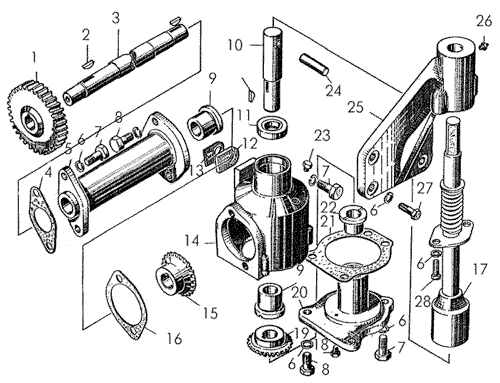

Механизм ручного вращения коленчатого вала пускового двигателя — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 26 из 33 позиций ведут прямо в карточки запчастей.

Механизм ручного вращения коленчатого вала пускового двигателя Т-170
Поз.	Наименование	Артикул	Кол-во в сборке	Товар
0	Корпус	17-74-199СП	1	К товару
0	Корпус	17-74-197СП	1	К товару
0	Кронштейн	17-74-198СП	1	К товару
0	Механизм проворачивания вала пускового двигателя 17-74-8СП		1	К товару
0	Устройство ручного запуска 16-74-1СП		1	К товару
1	Шестерня	17-01-22	1	К товару
2	Шпонка 34126		1	К товару
3	Валик	17-74-257	1	К товару
4	Прокладка	700-40-6763	1	К товару
5	Кронштейн	17-74-284	1	К товару
6	Шайба	10ОТ65Г09	5	Уточнить
7	Болт	М10Х25.58.019	5	Уточнить
8	Болт	М10Х20.58.019	1	Уточнить
9	Втулка	17-74-283	1	К товару
10	Валик	17-74-282	1	К товару
11	Сальник 40251сп		1	К товару
12	Прокладка	700-40-3110	1	К товару
13	Прокладка	700-40-3109	10	К товару
14	Корпус	17-74-280	1	К товару
15	Шестерня	74116	1	К товару
16	Прокладка 40957		1	К товару
17	Валик 16-74-101СП		1	К товару
18	Пробка	371-1	2	Уточнить
19	Шестерня	74123	1	К товару
20	Опора	74120	1	К товару
21	Прокладка 40956		1	К товару
22	Втулка	74121-1	1	К товару
23	Пробка	371-1	2	Уточнить
24	Палец	74124	1	К товару
25	Кронштейн 51-74-1		1	К товару
26	Масленка 1.3.Ц6		1	К товару
27	Болт	М10Х30.58.019	4	Уточнить
28	Болт	М10Х22.58.019	2	Уточнить

Механизм ручного вращения коленчатого вала пускового двигателя на Т-170
