Интерактивный каталог ЧТЗ

Управление дизелем с пусковым двигателем

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

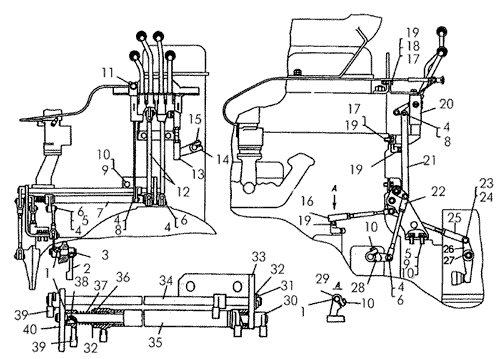

Управление дизелем с пусковым двигателем — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 30 из 41 позиций ведут прямо в карточки запчастей.

Управление дизелем с пусковым двигателем Т-170
Поз.	Наименование	Артикул	Кол-во в сборке	Товар
0	Управление дизелем с пусковым двигателем	51-74-10СП	1	К товару
1	Шпонка	700-34-2014	5	К товару
2	Рычаг	51-74-2	1	К товару
3	Валик	51-74-10	1	К товару
4	Шплинт	2,5Х25	10	Уточнить
5	Шайба	31308	3	К товару
6	Ось	700-47-2045	8	К товару
7	Мостик переходной	51-74-130СП	1	К товару
8	Ось	700-47-2075	2	К товару
9	Шайба	10ОТ65Г09	4	Уточнить
10	Болт	М10Х30.58.019	7	Уточнить
11	Тяга	51-47-220СП	1	К товару
12	Тяга	51-74-131СП	2	К товару
13	Тяга	16-74-196СП	1	К товару
14	Рычаг	16-04-23	1	К товару
15	Болт	М10Х30.58.019	7	Уточнить
16	Тяга	16-74-185СП	1	К товару
17	Болт	М12Х30.58.019	4	Уточнить
18	Гайка	М12Х6.019	2	Уточнить
19	Шайба	12ОТ65Г09	7	Уточнить
20	Блок управления дизелем с пусковым двигателем 51-74-208СП		1	К товару
21	Тяга	51-74-46	1	К товару
22	Тяга	51-74-133СП	1	К товару
23	Палец	17317	1	К товару
24	Шплинт	3,2Х25	1	Уточнить
25	Тяга	50-12-237СП	1	К товару
26	Рычаг	21-74-1	1	К товару
27	Шплинт	5Х50	1	Уточнить
28	Рычаг	17-74-43	1	К товару
29	Рычаг	51-74-74	1	К товару
30	Валик	51-74-188СП	1	К товару
31	Шплинт	3,2Х22	1	Уточнить
32	Шайба	31484	2	К товару
33	Кронштейн	51-74-136СП	1	К товару
34	Валик	51-74-135СП	1	К товару
35	Валик	51-74-137СП	1	К товару
36	Сальник	700-77-84-01	2	К товару
37	Пружина	38356	1	К товару
38	Шплинт	3,2Х40	2	Уточнить
39	Рычаг	51-74-7	2	К товару
40	Кронштейн	51-74-50	1	К товару
