Оборудование бульдозерное 748-96-4СП на ДЭТ-320Б1

/
с НДС 22%

Описание

Интерактивный каталог ЧТЗ

Оборудование бульдозерное 748-96-4СП

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

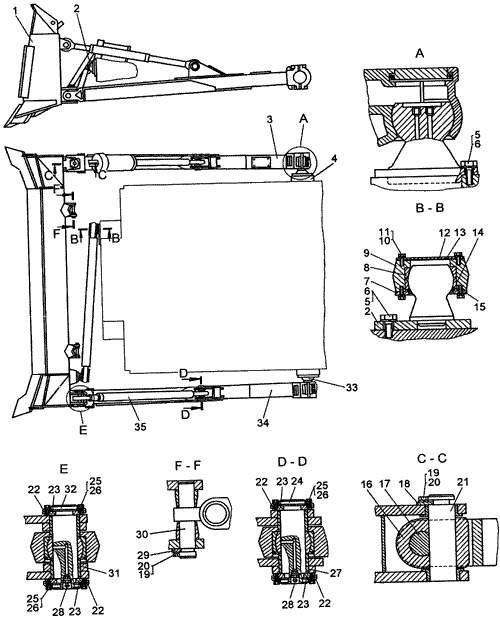

Оборудование бульдозерное 748-96-4СП — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 29 из 35 позиций ведут прямо в карточки запчастей.

Оборудование бульдозерное 748-96-4СП
Поз.	Обозначение	Наименование	Кол-во	Товар
1	748-96-133СП	Отвал	1	К товару
2	749-96-138СП	Опора	1	К товару
3	749-96-135СП	Брус правый	1	К товару
4	749-96-110	Опора правая	1	К товару
5	700-28-1077-1	Болт	26	К товару
6	24 65Г 019	Шайба	26	Уточнить
7	749-96-118	Крышка	2	К товару
8	749-96-117	Сухарь	4	К товару
9	749-96-141СП	Тяга	1	К товару
10	М12-6gх30.58.019	Болт	16	Уточнить
11	Шайба 12 ОТ 65Г / 12 65Г		16	К товару
12	749-96-112	Крышка	2	К товару
13	749-96-115	Прокладка	2	К товару
14	749-96-114	Прокладка	2	К товару
15	749-96-113	Крышка	2	К товару
16	749-96-9	Крестовина	2	К товару
17	749-96-8	Ось	2	К товару
18	749-96-11	Ригель	2	К товару
19	М16-6gх40.58.019	Болт	4	Уточнить
20	16 65Г 09	Шайба	4	Уточнить
21	749-96-19	Палец	2	К товару
22	749-96-95	Кольцо	8	К товару
23	749-96-94	Полукольцо	16	К товару
24	749-96-39	Палец	2	К товару
25	М8-6gх16.88.35.019	Болт	32	Уточнить
26	8 65Г 019	Шайба	32	Уточнить
27	749-96-34	Втулка	4	К товару
28	Масленка 1.3.Ц6		42	К товару
29	749-96-10	Ригель	2	К товару
30	749-96-20	Палец	2	К товару
31	749-96-34-01	Втулка	4	Открыть 749-96-34-01 Открыть 749-96-34
32	749-96-39-01	Палец	2	Открыть 749-96-39-01 Открыть 749-96-39
33	749-96-109	Опора левая	1	К товару
34	749-96-136СП	Брус левый	1	К товару
35	749-96-139СП	Раскос	1	К товару

Оборудование бульдозерное 748-96-4СП на ДЭТ-320Б1
