Гидроцилиндр 749-72-233СП, 749-72-233-01СП на ДЭТ-320Б1Р2 ЧТЗ

/
с НДС 22%

Описание

Интерактивный каталог ЧТЗ

Гидроцилиндр 749-72-233СП, 749-72-233-01СП

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

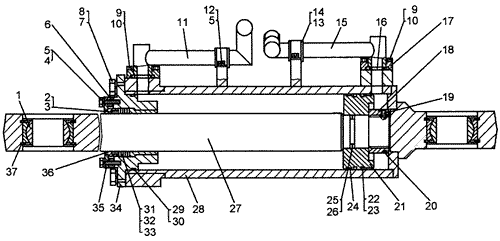

Гидроцилиндр 749-72-233СП, 749-72-233-01СП — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 26 из 37 позиций ведут прямо в карточки запчастей.

Гидроцилиндр 749-72-233СП, 749-72-233-01СП
Поз.	Обозначение	Наименование	Кол-во	Товар
1	ШСЛ-80	Подшипник	2	Уточнить
2	749-72-259	Чистик	16	К товару
3	749-72-259-01	Чистик	8	Открыть 749-72-259-01 Открыть 749-72-259
4	М12-6gх35.58.019	Болт	12	Уточнить
5	120Т 65Г 09	Шайба	16	Уточнить
6	749-72-261	Шайба регулировочная	78	К товару
7	М24-8gх65.58.019	Болт	12	Уточнить
8	240Т 65Г 09	Шайба	12	Уточнить
9	М14-6gх50.58.019	Болт	8	Уточнить
10	140Т 65Г 09	Шайба	8	Уточнить
11	749-72-239СП 749-72-238СП	Маслопровод	1	Открыть 749-72-239СП Открыть 749-72-238СП
12	М12-6gх20.58.019	Болт	4	Уточнить
13	749-72-366	Хомут	2	К товару
14	749-72-367	Втулка	2	К товару
15	749-72-249СП 749-72-250СП	Маслопровод	1	Открыть 749-72-249СП Открыть 749-72-250СП
16	040-048-46-2-2	Кольцо	2	К товару
17	749-72-368	Полуфланец	4	К товару
18	749-72-267	Гайка	1	К товару
19	749-72-268	Винт	1	К товару
20	749-72-264	Кольцо защитное	1	К товару
21	749-72-375	Поршень	1	К товару
22	749-72-377	Кольцо	2	К товару
23	180-190-58-2-2	Кольцо	2	К товару
24	749-72-378	Втулка	2	К товару
25	079-085-36-2-2	Кольцо	1	К товару
26	749-72-263 749-72-263-01	Кольцо распорное	2	Открыть 749-72-263 Открыть 749-72-263-01
27	749-72-257-01	Шток	1	К товару
28	749-72-234СП	Корпус	1	К товару
29	749-72-376	Кольцо распорное	1	К товару
30	Кольцо 190-200-58-2-2		1	К товару
31	К0100x125-2	Кольцо опорное	1	Уточнить
32	М100x125-2	Манжета	3	Уточнить
33	КН 100x125-2	Кольцо нажимное	1	Уточнить
34	749-72-237СП	Крышка	1	К товару
35	749-72-258	Скребок	1	К товару
36	749-72-269	Втулка	1	К товару
37	В125 Ц9Хр	Кольцо	4	К товару

Гидроцилиндр 749-72-233СП, 749-72-233-01СП на ДЭТ-320Б1Р2 ЧТЗ
