Лебедка 71-44-1СП, 71-44-1-01СП на ТР20 и ТР12

/
с НДС 22%

Описание

Интерактивный каталог ЧТЗ

Лебедка 71-44-1СП, 71-44-1-01СП

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

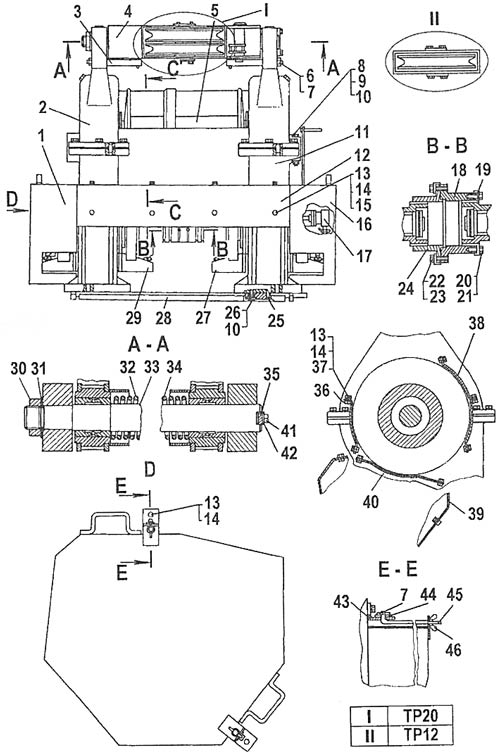

Лебедка 71-44-1СП, 71-44-1-01СП — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 36 из 45 позиций ведут прямо в карточки запчастей.

Лебедка 71-44-1СП, 71-44-1-01СП
Поз.	Обозначение	Наименование	Кол-во	Товар
1	71-44-118СП	Кожух	1	К товару
2	71-44-102СП	Редуктор	1	К товару
3	71-44-86	Упор	2	К товару
4	71-44-104СП; 71-44-104-01СП	Подвеска	1	Открыть 71-44-104-01СП Открыть 71-44-104СП
5	71-44-103СП	Барабан	1	К товару
6	Гайка 30210		2	К товару
7	4x40	Шплинт	6	Уточнить
8	700-28-2581	Болт	1	К товару
9	М16х1,5-6Н.6.019	Гайка	1	Уточнить
10	16 0Т 65Г 09	Шайба	9	Уточнить
11	71-44-101СП	Редуктор	1	К товару
12	71-44-117	Кожух	1	К товару
13	М10x18.58.019	Болт	26	Уточнить
14	10 ОТ 65Г 09	Шайба	26	Уточнить
15	3197	Шайба	8	К товару
16	71-44-119СП	Кожух	1	К товару
17		Гидросистема управления лебедкой		Уточнить
18	71-44-141	Муфта	1	К товару
19	71-44-142	Планка	2	К товару
20	700-31-2579	Шайба	6	К товару
21	М8-6gх16.88.35.019	Болт	6	Уточнить
22	700-31-944-03	Шайба отгибная	6	К товару
23	M12-6gx25.88.38xc.019	Болт	6	Уточнить
24	71-44-140	Муфта	2	К товару
25	3262	Штифт цилиндрический	4	К товару
26	700-28-2623	Болт	8	К товару
27	71-44-101 СП	Система управления редуктором	1	Уточнить
28	71-44-145СП	Плита	1	К товару
29	71-44-102СП	Система управления редуктором	1	К товару
30	700-30-177	Гайка	1	К товару
31	700-31-2718	Шайба	1	К товару
32	700-38-2903-01	Пружина	1	Открыть 700-38-2903-01 Открыть 700-38-2903
33	71-44-71	Ось	1	К товару
34	700-38-2903	Пружина	1	К товару
35	71-44-87	Планка	1	К товару
36	71-44-118	Упор	7	К товару
37	31308-1	Шайба	14	К товару
38	71-44-114	Кожух	3	К товару
39	71-44-116	Кожух	1	К товару
40	71-44-115	Кожух	1	К товару
41	М12х30.58.019	Болт	2	Уточнить
42	700-31-2717	Пластина	1	К товару
43	71-44-119	Уголок	4	К товару
44	31386-1	Шайба	4	К товару
45	71-44-120	Стяжка	4	К товару
46	05573-1-01	Гайка	4	К товару
