Оборудование рыхлительное для ДЭТ-250М2Б

/
с НДС 22%

Описание

Каталог связан с товарами: 26 из 32 позиций ведут прямо в карточки запчастей.

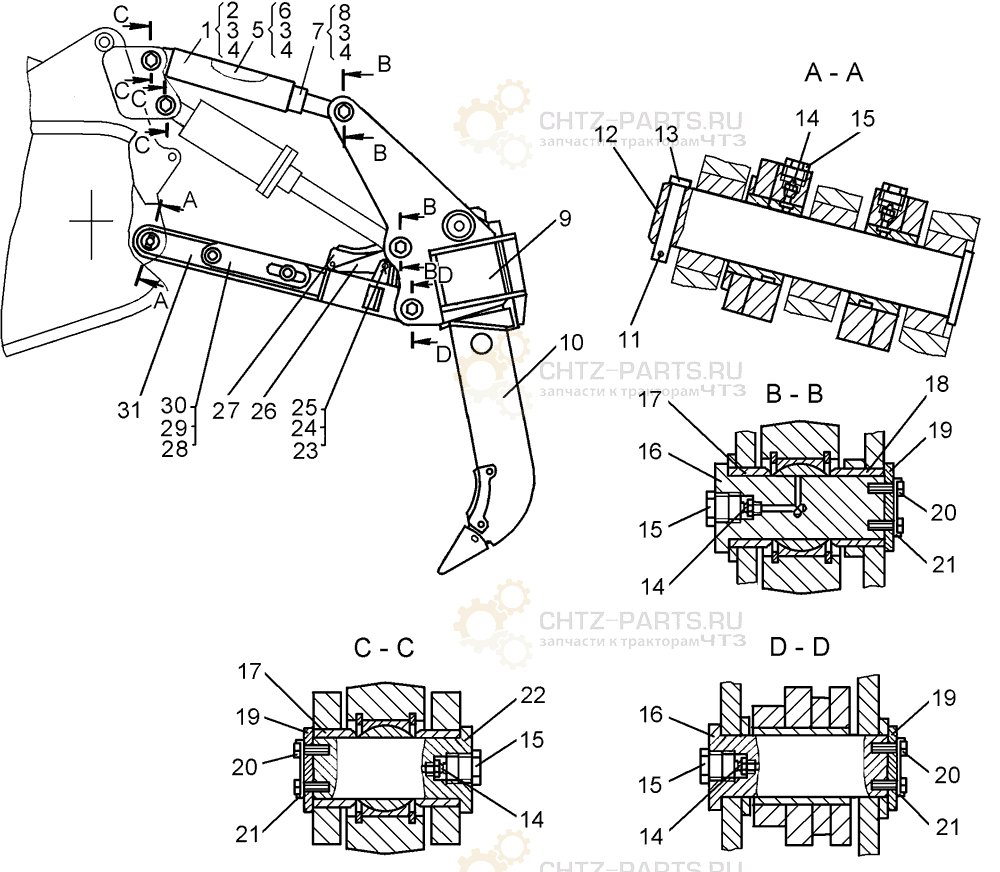

Оборудование рыхлительное ДЭТ-250М2Б
Поз.	Обозначение	Наименование	Кол-во	Товар
–	749-98-3-01СП	Оборудование рыхлительное		Открыть 749-98-3-01СП Открыть 749-98-3
1	748-72-130СП	Тяга	1	К товару
2	748-72-128СП	Тяга	1	К товару
3	700-58-2084 ¹	Кольцо	8	К товару
4	–	Подшипник ШСЛ-80 ²	4	Уточнить
5	748-72-119СП	Тяга	1	К товару
6	748-72-126СП	Тяга	1	К товару
7	748-72-129СП	Тяга	1	К товару
8	748-72-127СП	Тяга	1	К товару
9	749-98-130СП	Балка рабочая	1	К товару
10	749-98-141СП	Зуб	1	К товару
11	–	Шплинт 4×25.019	2	Уточнить
12	749-98-82	Палец	2	К товару
13	749-98-3	Штифт	2	К товару
14	–	Масленка 1.3.Ц6	10	Уточнить
15	700-37-470	Пробка	10	К товару
16	749-98-167-01	Палец	6	Открыть 749-98-167-01 Открыть 749-98-167
17	749-98-166	Втулка	12	К товару
18	749-98-166-01	Втулка	4	Открыть 749-98-166-01 Открыть 749-98-166
19	749-98-81	Планка	10	К товару
20	–	Болт М12-6g×25.88.38ХС019	20	Уточнить
21	748-09-135	Прокладка	10	К товару
22	749-98-167	Палец	4	К товару
23	–	Шплинт 5×50.019	2	Уточнить
24	700-31-931	Шайба	2	К товару
25	714-98-70	Ось	1	К товару
26	749-98-88 ³	Наконечник	3	К товару
27	749-98-89 ³	Накладка	1	К товару
28	749-98-324	Стопор	2	К товару
29	700-31-1173	Шайба	4	К товару
30	–	Шплинт 8×80.019	4	Уточнить
31	749-98-138СП	Тяга	1	К товару
¹ Входит в 748-72-119СП 4 шт., 748-72-129СП и 748-72-130СП по 2 шт. ² Входит в 748-72-119СП 2 шт., 748-72-129СП и 748-72-130СП по 1 шт. ³ Из комплекта ЗИП.

Тяги 748-72-129СП и 748-72-130СП соединяют сваркой после сборки рыхлителя.

Каталог связан с товарами: 6 из 6 позиций ведут прямо в карточки запчастей.

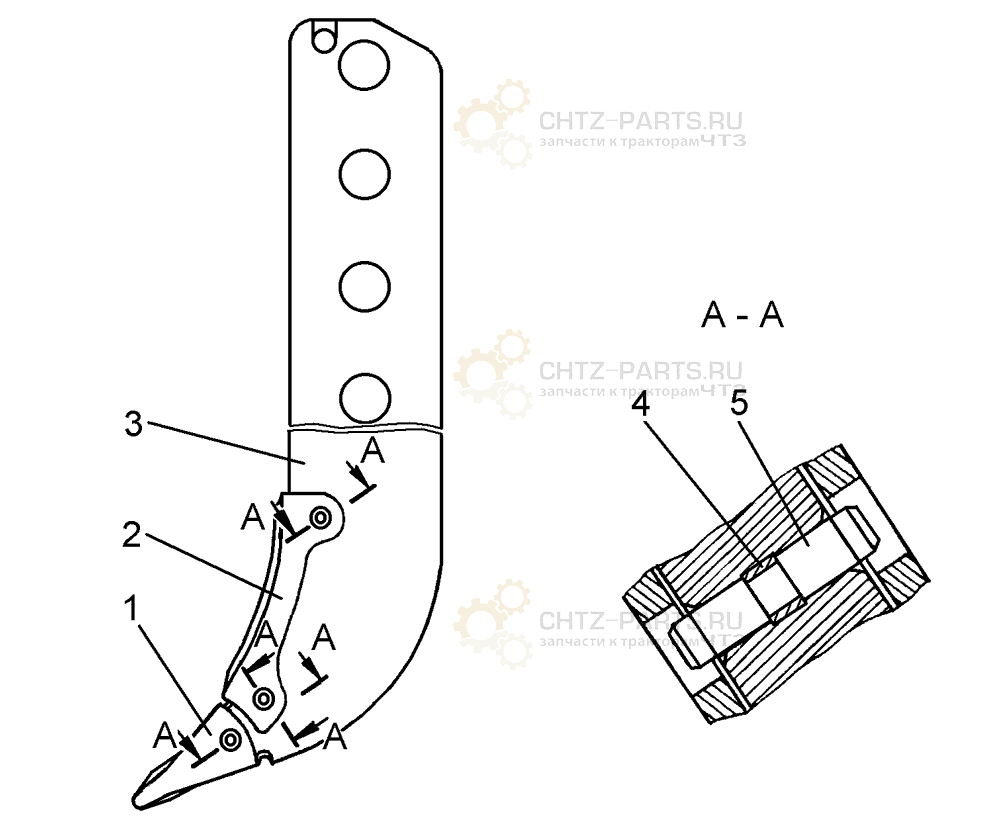

Зуб рыхлителя ДЭТ-250М2Б
Поз.	Обозначение	Наименование	Кол-во	Товар
–	749-98-141СП	Зуб		К товару
1	749-98-88	Наконечник	1	К товару
2	749-98-89	Накладка	1	К товару
3	749-98-165	Стойка	1	К товару
4	749-98-120	Втулка	3	К товару
5	749-98-119	Палец	3	К товару
