Вал коленчатый на ДЭТ-250

/
с НДС 22%

Описание

Интерактивный каталог ЧТЗ

Вал коленчатый

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 19 из 24 позиций ведут прямо в карточки запчастей.

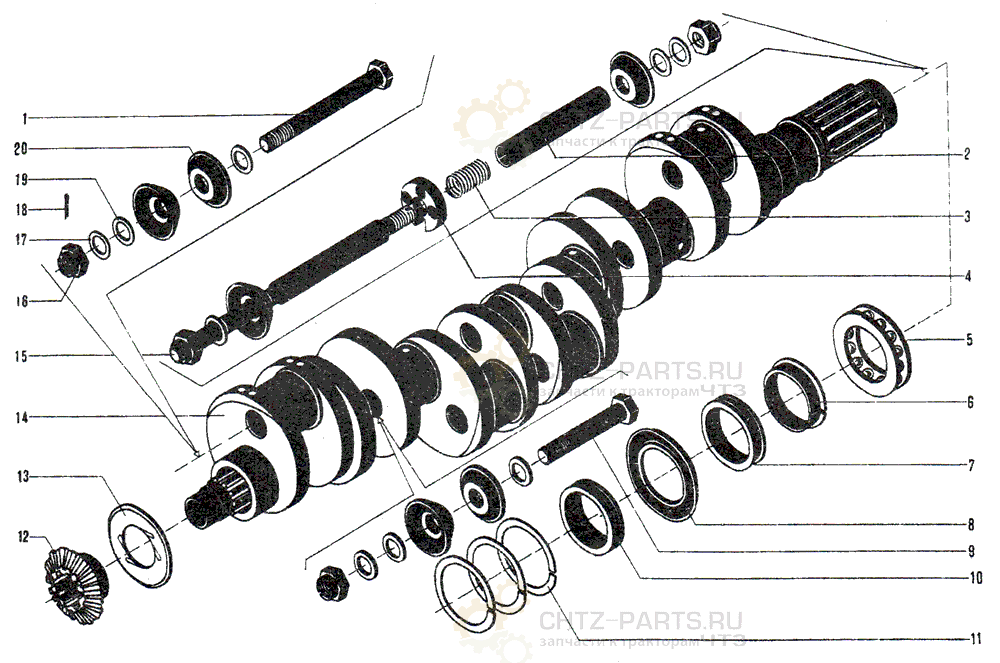

Вал коленчатый ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса	Товар
—	Сб.3305-00-20	Установка коленчатого вала	1		К товару
—	Сб.3305-03-5	Вал коленчатый с шатунами	1	146,669	К товару
—	Сб.3305-27	Уплотнение носка коленчатого вала	1	0,313	К товару
—	Сб.305-29-1	Шпилька заглушек носка	1	0,1064	К товару
1	305-10	Болт заглушки шатунной шейки	6	0,045	К товару
2	305-31-3	Труба распорная	2	0,02	К товару
3	322-36-1	Пружина пускового клапана	1	0,02	К товару
4	305-30-3	Люнет	1	0,096	К товару
5	305-22	Подшипник 8120Л1	1	1,0	К товару
6	305-20	Втулка разъемная	1	0,220	К товару
7	305 21	Втулка обжимная	1	0,435	Уточнить
8	305-28	Кольцо маслоотбойное	1	0,29	К товару
9	305-11	Болт заглушки коренной шейки	5	0,040	К товару
10	305-25-2	Втулка упорная	1	0,235	К товару
11	305-26-2	Кольцо уплотнительное	3	0,026	К товару
12	305-17A	Шестерня коленчатого вала	1	0,75	Уточнить
13	305-18A	Кольцо упорное	1	0,278	Уточнить
14	Сб.3305-01-6	Вал коленчатый	1	94,576	К товару
15	305-29 2	Шпилька заглушек носка вала	1	0,1	Уточнить
16	305-45-1	Гайка	13	0,006	К товару
17	353-05-1	Шайба чистая 8	12	0,0015	К товару
18	354-12	Шплинт 2×20	12	0,479	К товару
19	305-13	Прокладка	24	0,00076	К товару
20	305-08-2A	Заглушка коренной и шатунной шеек	24	0,027	Уточнить

Вал коленчатый на ДЭТ-250
