ПК46.41.00.000 Электрооборудование погрузчика ПК46
Поз.	Обозначение	Наименование	Кол.	Товар

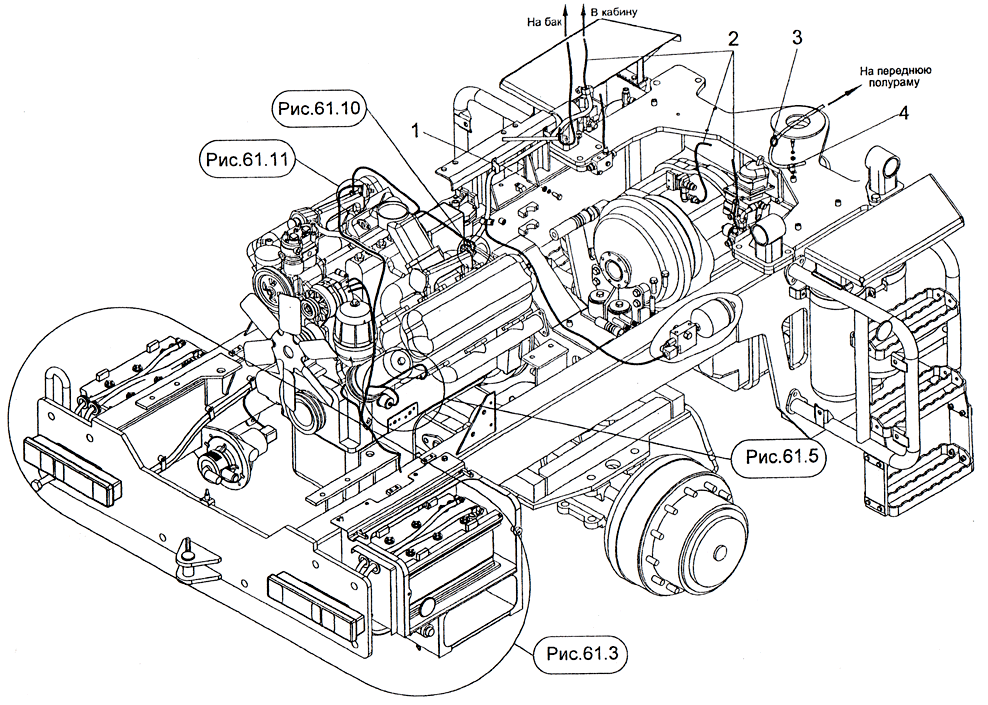

1	027.36.11.575-01	Хомут	18	К товару
2	ПК46.41.01.000	Электрооборудование кабины погрузчика	1	К товару
3		Стяжка (Хомут) К-250МВ	10	К товару
4	027.36.11.571-01	Хомут	2	Открыть 027.36.11.571-01 Открыть 027.36.11.571

Каталог связан с товарами: 2 из 2 позиций ведут прямо в карточки запчастей.

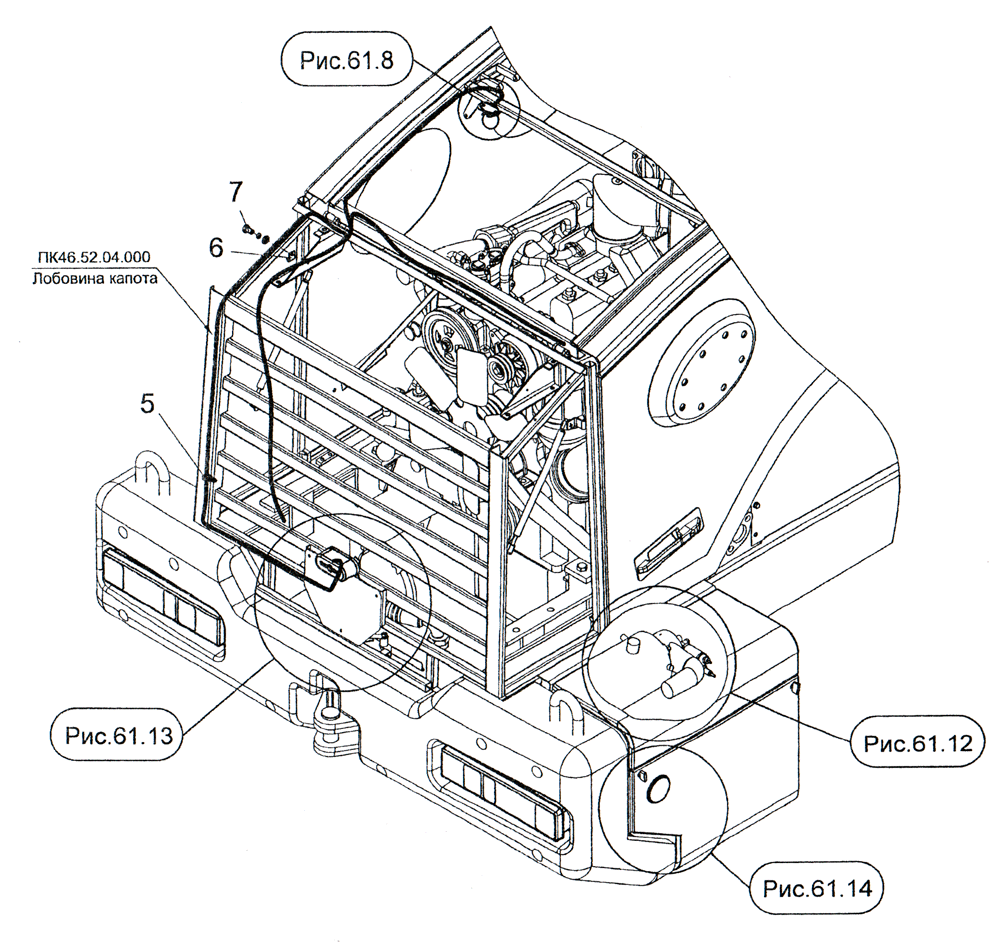

5		Скоба 14569980	10	К товару
6	027.36.11.517	Хомут	9	К товару
7		Болт M6-6g×16.58.019 (S10) ГОСТ 7798-70	53	Уточнить

Каталог связан с товарами: 5 из 5 позиций ведут прямо в карточки запчастей.

8		Стяжка (Хомут) К-200МВ	30	К товару
9	ПК46.41.01.015	Прокладка	15	К товару
10	027.36.11.571	Хомут	7	К товару
11		Батарея аккумуляторная 6СТ-190А ТУ 16-729.384-83	2	Уточнить
12		Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70	4	Уточнить
13		Шайба 10.65Г.019 ГОСТ 6402-70	5	Уточнить
14		Шайба С.10.02.019 ГОСТ 11371-78	5	Уточнить
15		Болт M10-6g×35.58.019 (S16) ГОСТ 7798-70	4	Уточнить
16		Выключатель 1410.3737 ТУ 37.003.574-74	1	К товару
17		Болт М6-6g×20.58.019 (S10) ГОСТ 7798-70	2	Уточнить
18		Шайба С.6.02.019 ГОСТ 11371-78	56	Уточнить
19		Шайба 6.65Г.019 ГОСТ 6402-70	73	Уточнить
20		Болт М10-6g×20.58.019 (S16) ГОСТ 7798-70	1	Уточнить
21		Кольцо Д395А-0401300	4	Уточнить
22		Соединитель СЦАЗ-2-6-Р-01	2	Уточнить
23		Фонарь задний 171.3716010-01 ГОСТ 6964-72	2	Уточнить
24	ПК46.41.00.001	Планка	4	К товару
25		Гайка М6-6Н.5.019 (S10) ГОСТ 5915-70	14	Уточнить

Каталог связан с товарами: 1 из 1 позиций ведут прямо в карточки запчастей.

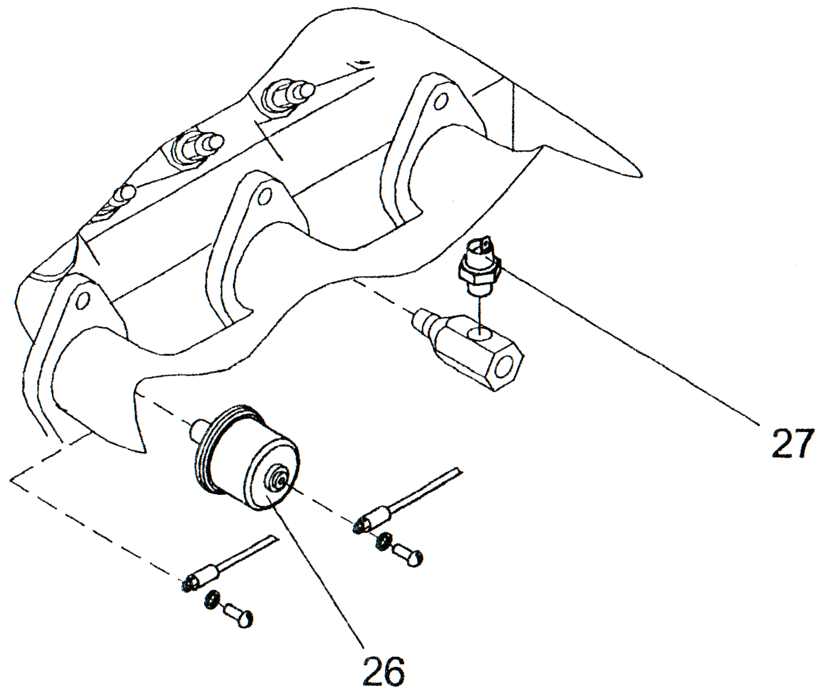

26		Датчик указателя давления 18.3829.010 ТУ 37.003.367-78	1	К товару
27		Датчик-сигнализатор давления ММ 111Д ТУ311 -00225621.151-93	1	Уточнить

Каталог связан с товарами: 0 из 0 позиций ведут прямо в карточки запчастей.

28

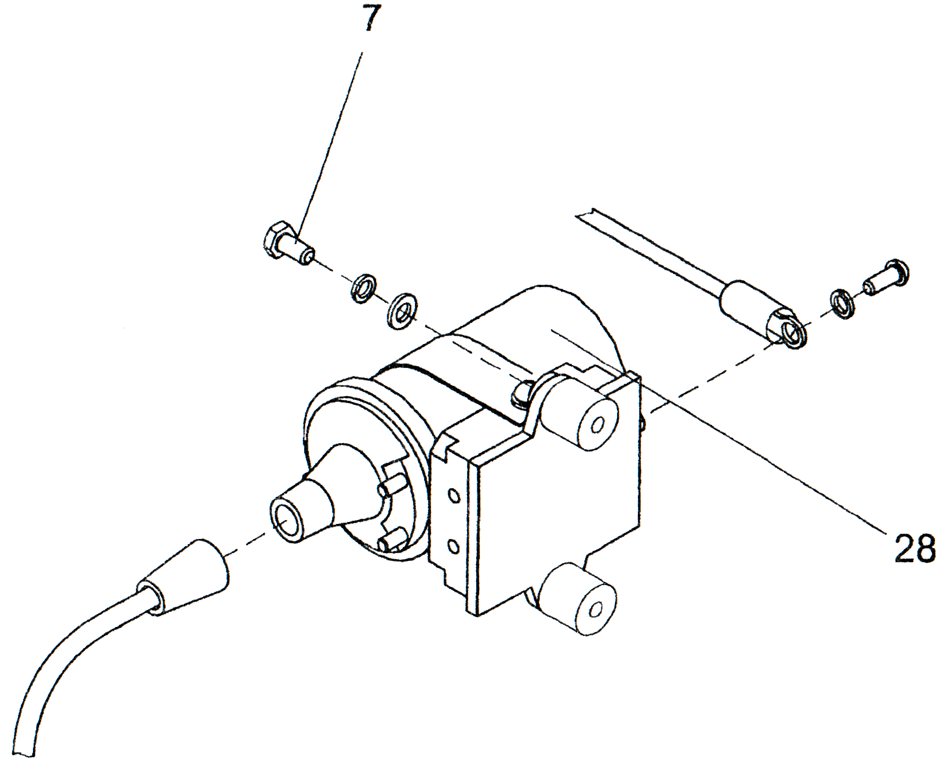

Транзисторный коммутатор с катушкой зажигания в сборе ТК 107А ТУ 37.003.484-78

1

Уточнить

Каталог связан с товарами: 1 из 1 позиций ведут прямо в карточки запчастей.

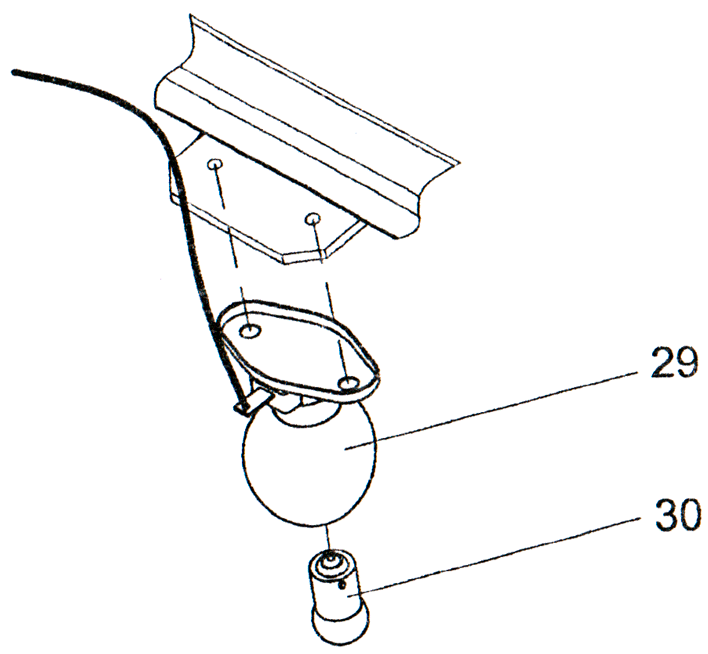

29		Лампа подкапотная ПД308Б	2	К товару
30		Лампа А 24-21-3 (P21W) ГОСТ 2023.1-88	2	Уточнить

Каталог связан с товарами: 1 из 1 позиций ведут прямо в карточки запчастей.

31

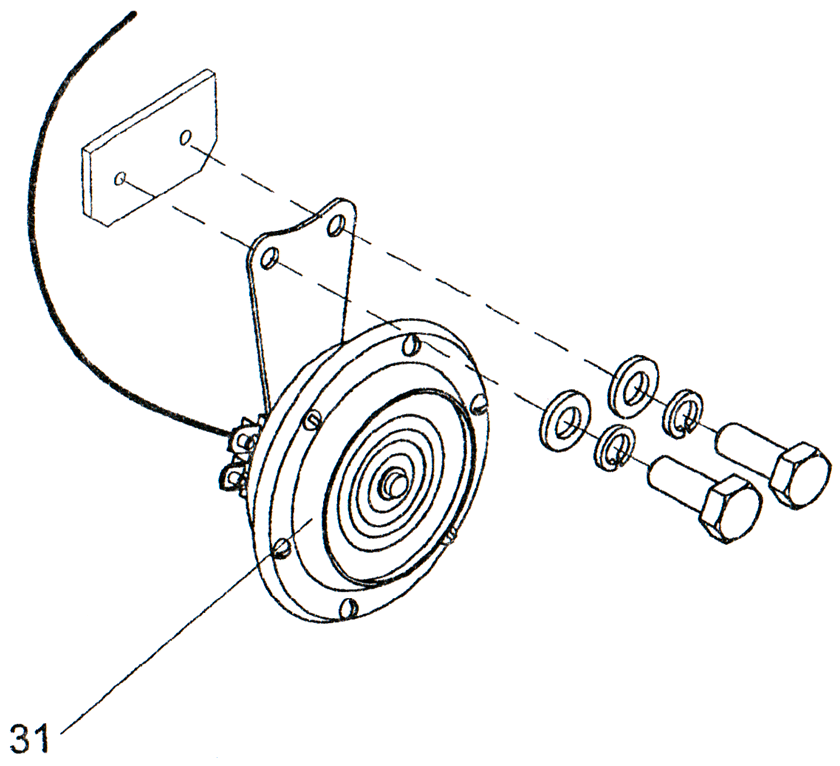

Сигнал звуковой С313 ТУ 37.003.688-75

1

К товару

Каталог связан с товарами: 1 из 1 позиций ведут прямо в карточки запчастей.

32

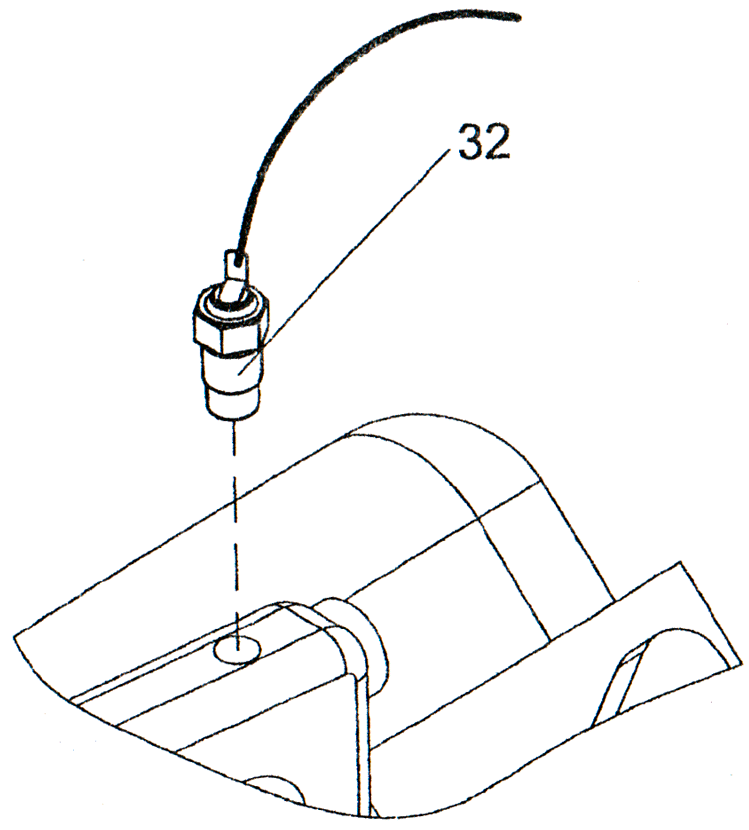

Датчик-сигнализатор температуры ТМ111 ТУ 37.003.569-90

1

К товару

Каталог связан с товарами: 1 из 1 позиций ведут прямо в карточки запчастей.

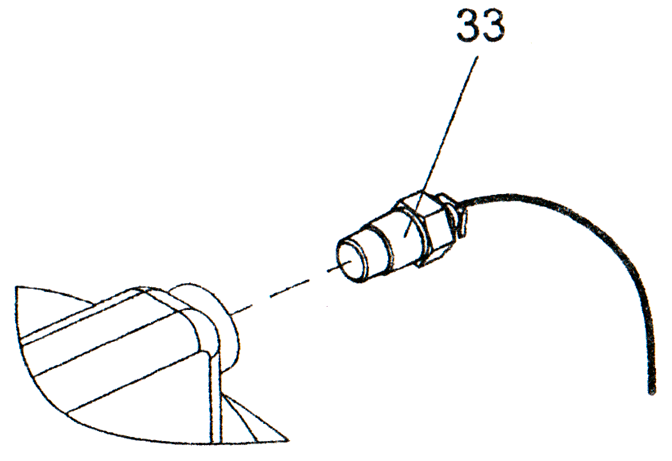

33

Датчик указателя температуры ТМ100-В ТУ 37.003.1036-80

2

К товару

Каталог связан с товарами: 1 из 1 позиций ведут прямо в карточки запчастей.

34

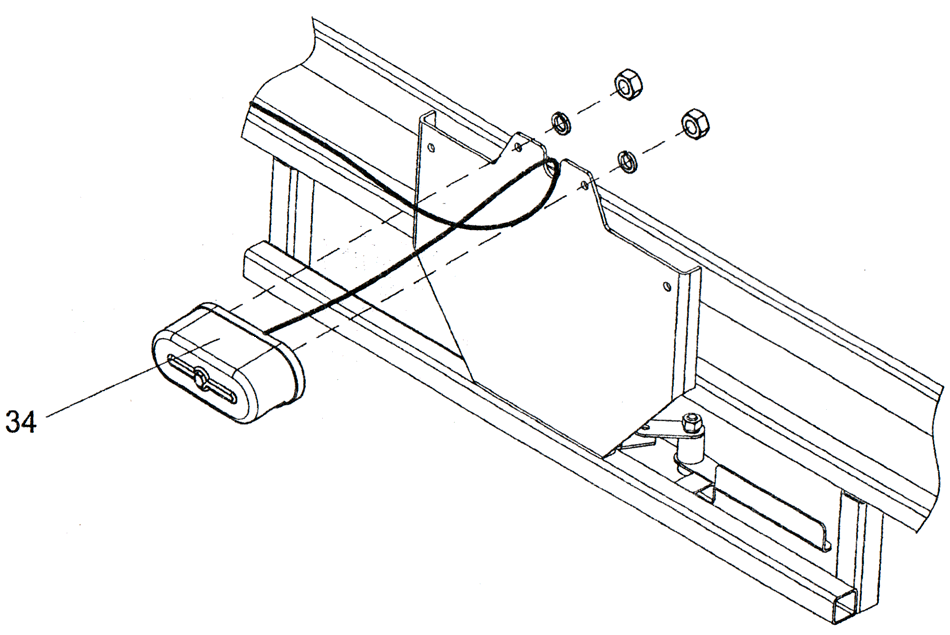

Фонарь освещения номерного знака ФП134Б ТУ 37.003.675-82

1

К товару

Каталог связан с товарами: 0 из 0 позиций ведут прямо в карточки запчастей.

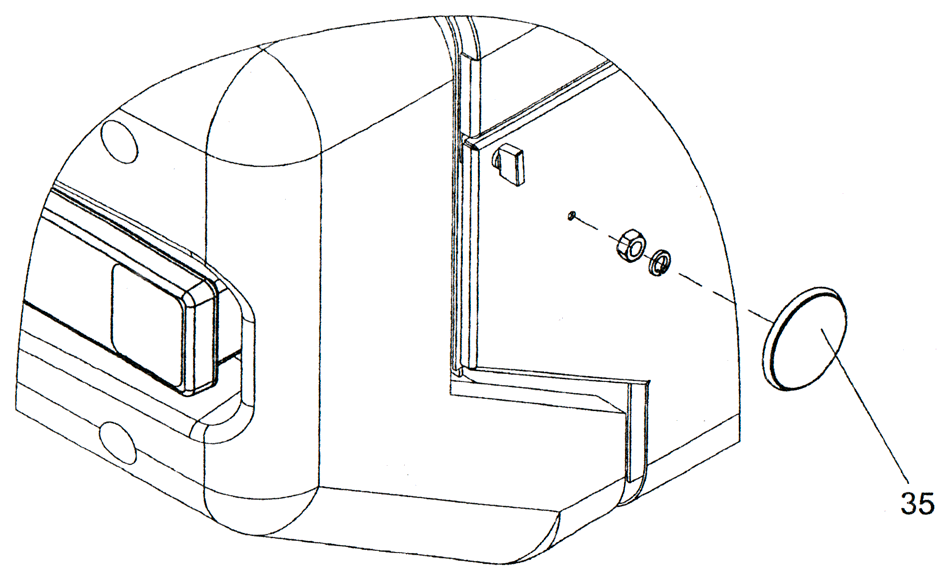

35

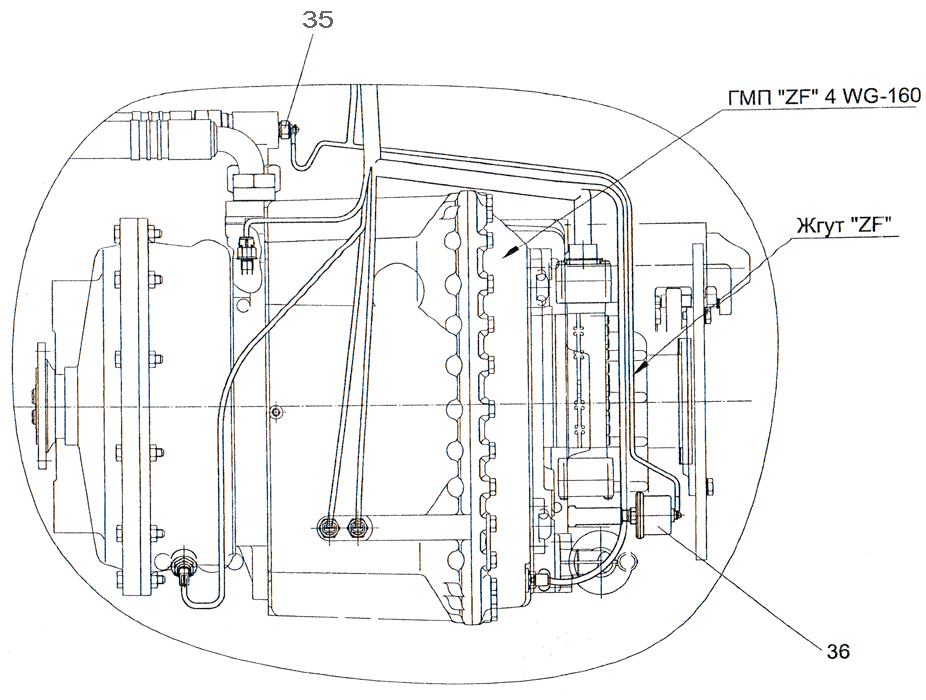

Световозвращатель ФП311-02 ГОСТ 6964-72

4

Уточнить

Каталог связан с товарами: 1 из 1 позиций ведут прямо в карточки запчастей.

36

Датчик указателя давления 11.3829.010 ТУ 37.003.367-78

1

К товару

Каталог связан с товарами: 6 из 6 позиций ведут прямо в карточки запчастей.

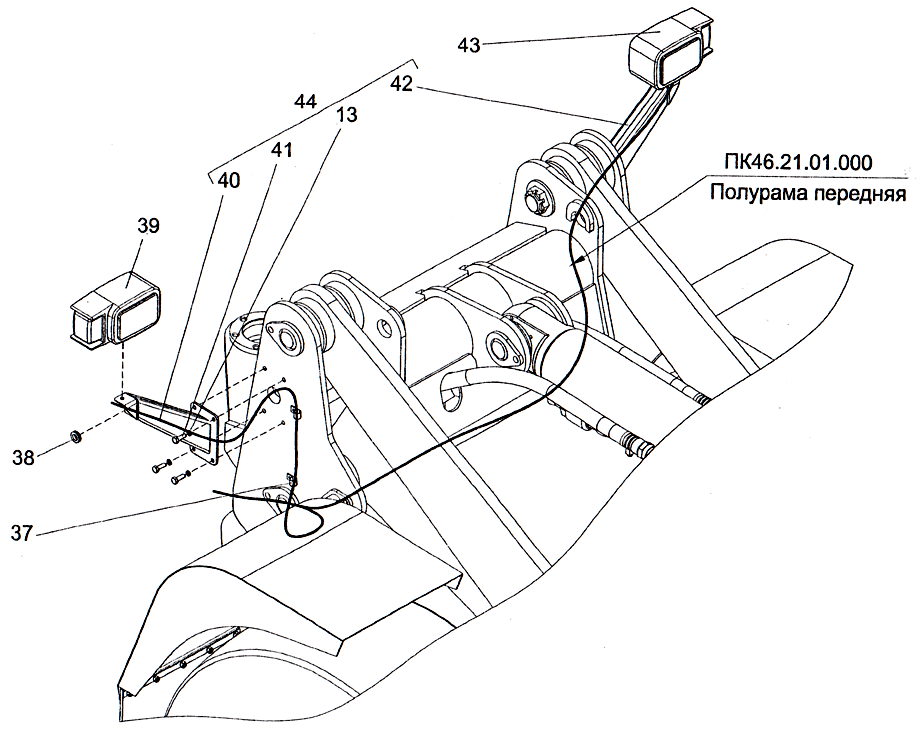

37	027.36.11.556	Хомут	9	К товару
38		Кольцо Д395А-0401269	2	Уточнить
39		Правая фара 05.479.000	1	К товару
40	ПК46.41.00.010-01	Опора фары	1	Открыть ПК46.41.00.010-01 Открыть ПК46.41.00.010
41		Болт М10-6g×16.58.019 (S16) ГОСТ 7798-70	8	Уточнить
42	ПК46.41.00.010	Опора фары	1	К товару
43		Левая фара 05.483.000	1	К товару
44	ПК46.41.00.020	Установка кронштейнов фар	1	К товару
