Интерактивный каталог ЧТЗ

Крылья и лестница

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

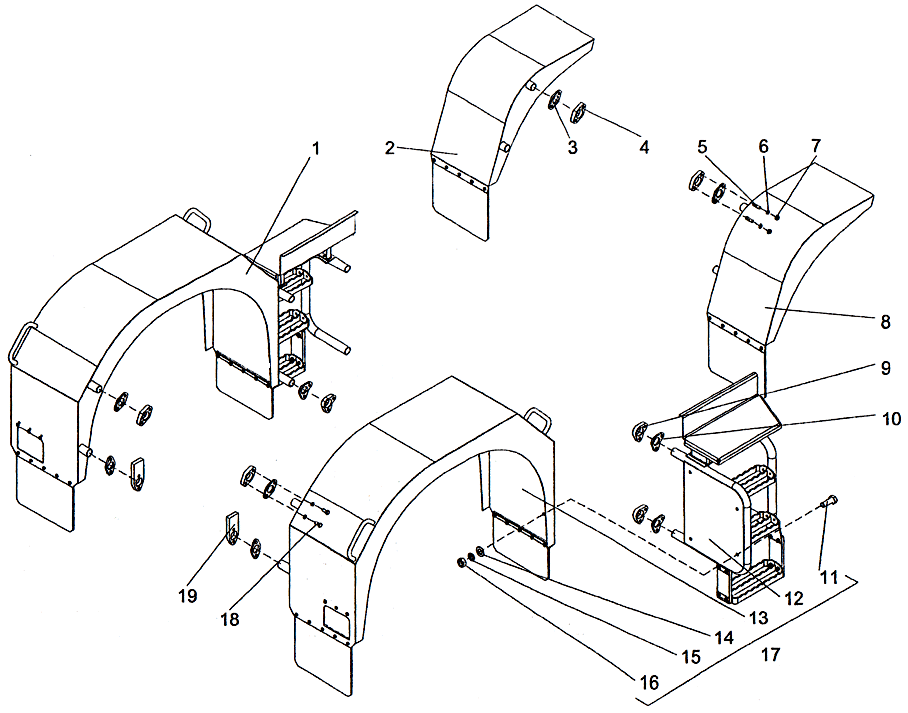

Крылья и лестница — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 12 из 12 позиций ведут прямо в карточки запчастей.

ПК46.53.00.000 Крылья и лестница ПК46
Поз.	Обозначение	Наименование	Кол.	Масса	Товар
1	ПК46.53.40.000	Крыло с лестницей в сборе	1	150	К товару
2	ПК46.53.20.000	Крыло переднее	1	44,5	К товару
3	ПК46.53.20.007	Фланец	8	0,34	К товару
4	ПК46.53.00.002	Фланец	6	0,04	К товару
5	ПК46.53.00.005	Шпилька	8	0,022	К товару
6		Шайба 16.65Г.019 ГОСТ 6402-70	32	0,006	Уточнить
7		Гайка М16-6Н.5.019 (S24) ГОСТ 5915-70	8	0,037	Уточнить
8	ПК46.53.20.000-01	Крыло переднее	1	44,5	Открыть ПК46.53.20.000-01 Открыть ПК46.53.20.000
9	ПК46.53.00.003	Фланец	8	0,88	К товару
10	ПК46.53.10.048	Фланец	8	0,36	К товару
11		Болт M16-6g×35.58.019 (S24) ГОСТ 7798-70	4	0,09	Уточнить
12	ПК46.53.10.000	Лестница в сборе	1	55,4	К товару
13	ПК46.53.30.000	Крыло заднее	1	102	К товару
14		Шайба С.16.02.019 ГОСТ 11371- 78	4	0,01	Уточнить
15		Шайба 16.65Г.019 ГОСТ 6402-70	4	0,006	Уточнить
16		Гайка М16-6Н.5.019 (S24) ГОСТ 5915-70	4	0,037	Уточнить
17	ПК46.53.40.000-01	Крыло с лестницей в сборе	1	150	Открыть ПК46.53.40.000-01 Открыть ПК46.53.40.000
18		Болт M16-6g×35.58.019 (S24) ГОСТ 7798-70	24	0,09	Уточнить
19	ПК46.53.00.004	Кронштейн	2	2,56	К товару
Общий вес, кг				402
