Интерактивный каталог ЧТЗ

748-09-2СП Система смазки

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

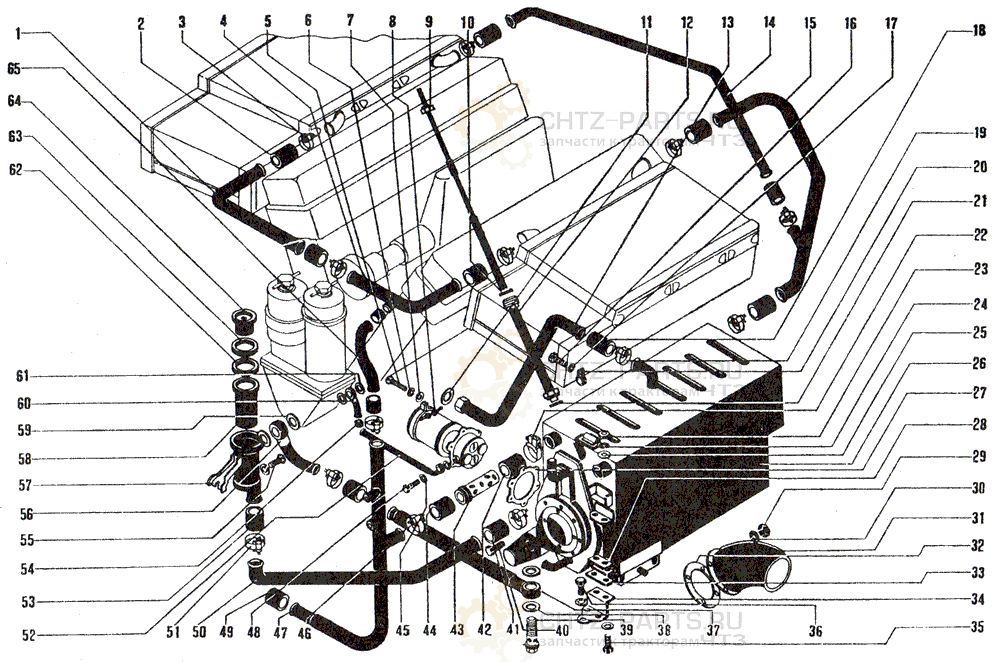

748-09-2СП Система смазки — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 42 из 65 позиций ведут прямо в карточки запчастей.

748-09-2СП Система смазки ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса	Товар
1	748 09-339	Труба	1	0,403	Уточнить
2	700-40 3490	Рукав	9	0,065	Уточнить
3	—	Хомут 42	29		Уточнить
4	748-09-228СП	Труба	1	0,476	К товару
5	ГОСТ 7796- 70	Болт М8×20.46.019	6		Уточнить
6	ГОСТ 6402— 70	Шайба 8Т 65Г 09	10		Уточнить
7	700-31-2567	Шайба	6	0,0012	К товару
8	сб.346-00-1	Насос	1	8	К товару
9	748-09-153СП	Щуп	1	0,38	К товару
10	730-06-224	Прокладка	1	0,0026	К товару
11	МН 4152—62	Кольцо 14X20	1		Уточнить
12	748-09-152СП	Труба щупа	1	0,295	К товару
13	748-09-167СП	Трубопровод	1	0,32	К товару
14	748-09-322	Труба	1	0,57	К товару
15	748-09-217СП	Труба	1	0,72	К товару
16	ГОСТ 7798—70	Болт М6×14.46.019	1		Уточнить
17	ГОСТ 6402—70	Шайба 6Т 65Г 09	1		Уточнить
18	700-40-3482	Рукав	1		К товару
19	—	Хомут 18	4		Уточнить
20	700-54-201-12	Хомутик	1		К товару
21	700-40-260-13 700-40-260-20	Прокладка	1	0,0005	Открыть 700-40-260-13 Открыть 700-40-260-20
22	748-08-202СП	Хомут	1		К товару
23	ГОСТ 5927—70	Гайка М12.6.019	2		Уточнить
24	ГОСТ 6402 —70	Шайба 12 ОТ 65Г 019	5		Уточнить
25	ГОСТ 11371—78	Шайба 12×2.005	9		Уточнить
26	748-09-222СП	Бак масляный	1	64,7	К товару
27	748-09-55	Прокладка	1	0,08	К товару
28	748 09-135	Прокладка	5 max	0,02	Уточнить
29	ГОСТ 5915—70	Гайка M10.6.09	4		Уточнить
30	ГОСТ 6402— 70	Шайба 10 ОТ 65Г 019	4		Уточнить
31	748-09-181СП	Труба	1	1,3	К товару
32	748-09-137	Прокладка	1	0,045	К товару
33	748-09-136	Прокладка	1	0,004	К товару
34	748 09-156	Кронштейн	1	0,64	Уточнить
35	ГОСТ 7796—70	Болт M12×40.46.019	2		Уточнить
36	ГОСТ 7796—70	Болт М12×25.46.019	3		Уточнить
37	748-09-210СП	Трубопровод	1	0,818	К товару
38	233-06-134	Прокладка	2	0,0017	К товару
39	233-06-634	Болт зажимной	1		К товару
40	ГОСТ 7796—70	Болт М10×22.46.019	4		Уточнить
41	700-40-3504	Рукав	1	0,148	К товару
42	700-40-3498	Рукав	1	0,078	К товару
43	748-09-180СП	Клапан	1	0,078	К товару
44	700-40-3493	Рукав	1	0,138	К товару
45	МН 4152—62	Кольцо 18×24	2		Уточнить
46	—	Хомут 55	4		Уточнить
47	748-09-209СП	Труба	1	0,74	К товару
48	3327-112	Зажим	1		К товару
49	700-40-3488	Рукав	1	0,055	К товару
50	748-09-227СП	Трубопровод	1	1,7	К товару
51	—	Хомут 82	4		Уточнить
52	748-09-211СП	Трубопровод	1	0,33	К товару
53	700-46-2172	Рукав	2	0,197	К товару
54	700-40-3480	Рукав	1	0,038	К товару
55	ГОСТ 7798—70	Болт М8×16.46.019	2		Уточнить
56	748-09-147СП	Труба	1	0,255	К товару
57	748-09-159СП	Бачок заливной	1	1,16	К товару
58	748-99-349СП	Фильтр	1		К товару
59	МН 4152-62	Кольцо 24×30	2		К товару
60	748-09-177СП	Труба	1	0,047	К товару
61	МН 4152-62	Кольцо 16×22	2		К товару
62	730-04-225	Прокладка	1	0,025	К товару
63	730-04-130	Кольцо	1	0,05	К товару
64	748-09-329	Пробка	1	0.38	К товару
65	748-09-332	Труба	1	0,338	К товару

748-09-2СП Система смазки на ДЭТ-250
