Система охлаждения и разогрева двигателя ПК46

/
с НДС 22%

Описание

Интерактивный каталог ЧТЗ

Система охлаждения и разогрева двигателя

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

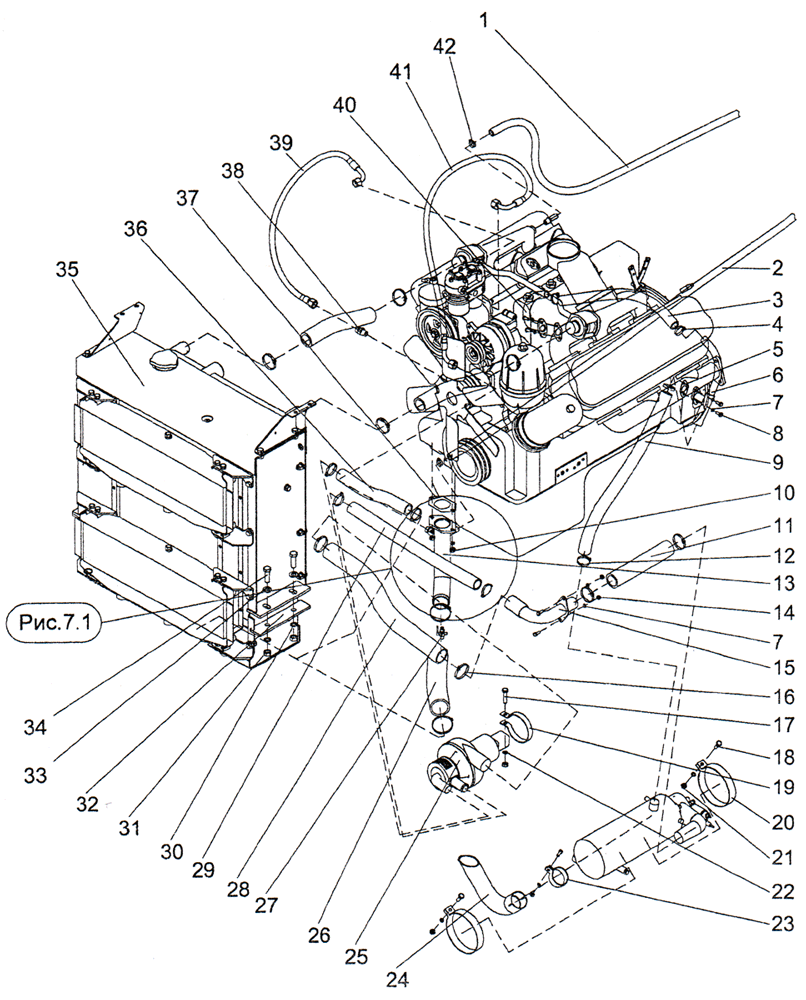

Система охлаждения и разогрева двигателя — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 26 из 30 позиций ведут прямо в карточки запчастей.

ПК46.33.00.000 Система охлаждения и разогрева двигателя ПК46
Поз.	Обозначение	Наименование	Кол.	Масса	Товар
1	ПК46.33.00.001	Рукав	2	0,9	К товару
2	ПК46.33.00.001-01	Рукав	1	1,26	Открыть ПК46.33.00.001-01 Открыть ПК46.33.00.001
3	ПК46.33.00.001-03	Рукав	1	0,34	Открыть ПК46.33.00.001-03 Открыть ПК46.33.00.001
4		Хомут винтовой Н-20	2	0,005	Уточнить
5	КБ11.38.00.001	Прокладка	2	0,01	К товару
6	ПК46.33.00.040	Труба	1	0,7	К товару
7		Шайба 8.65Г.019 ГОСТ 6402-70	7	0,001	Уточнить
8		Болт M8-6g×20.58.019 (S13) ГОСТ 7798-70	7	0,014	Уточнить
9	ПК46.33.00.001-06	Рукав	1	0,54	Открыть ПК46.33.00.001-06 Открыть ПК46.33.00.001
10	027.13.22.309	Гайка	2	0,01	К товару
11	ПК46.33.00.001-07	Рукав	3	0,53	Открыть ПК46.33.00.001-07 Открыть ПК46.33.00.001
12		Хомут винтовой Н-28	12	0,016	Уточнить
13	КБ11.33.00.020	Труба	1	1,6	К товару
14		Гайка М8-6Н.5.019 (S13) ГОСТ 5915-70	3	0,005	Уточнить
15	ПК46.33.00.060	Труба	1	0,7	К товару
16		Хомут винтовой Н-44	4	0,004	Уточнить
17		Болт М10-6g×45.58.019 (S16) ГОСТ 7798-70	1	0,037	Уточнить
18		Болт М10-6g×30.58.019 (S16) ГОСТ 7798-70	2	0,031	Уточнить
19	ПК46.33.00.005	Хомут	1	0,17	К товару
20	027.36.11.142	Хомут	2	0,25	К товару
21		Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70	3	0,01	Уточнить
22		Шайба 10.65Г.019 ГОСТ 6402-70	5	0,002	Уточнить
23		Хомут 4320-1015609	1	0,094	К товару
24	ПК46.33.00.070	Труба выхлопная	1	1,55	К товару
25		Подогреватель жидкостный дизельный ПЖД30Ж-1015006-40 ТУ 37.373.093-98	1	12,1	К товару
26	ПК46.33.00.006	Рукав	1	1,1	К товару
27		Краник сливной 353-1305010-А	1	0,009	К товару
28	ПК46.33.00.001-08	Рукав	1	1,2	Открыть ПК46.33.00.001-08 Открыть ПК46.33.00.001
29	ПК46.33.00.001-05	Рукав	1	0,46	Открыть ПК46.33.00.001-05 Открыть ПК46.33.00.001
30		Шайба 16.65Г.019 ГОСТ 6402-70	4	0,006	Уточнить
31		Гайка М16-6Н.5.019 (S24) ГОСТ 5915-70	4	0,037	Уточнить
32	ПК46.33.00.002	Прокладка	2	0,12	К товару
33	ПК46.33.00.007	Шайба	4	0,032	К товару
34		Болт M16-6g×50.66.019 (S24) ГОСТ 7798-70	4	0,11	Уточнить
35	ПК46.33.01.000	Блок радиаторов	1	130	К товару
36	ПК46.33.00.001-04	Рукав	1	0,31	Открыть ПК46.33.00.001-04 Открыть ПК46.33.00.001
37	ПК46.33.00.003	Прокладка	1	0,01	К товару
38	ПК46.42.10.002	Штуцер	1	0,14	К товару
39	См.табл				Уточнить
40	ПК46.33.00.050	Труба	1	0,58	К товару
41	См. табл				Уточнить
42		Хомут винтовой Н-12	4	0,006	Уточнить
43	См.табл				Уточнить
44	См. табл				Уточнить

Каталог связан с товарами: 2 из 2 позиций ведут прямо в карточки запчастей.

ПК46.33.00.000
39		РИД 13.7,5.1400.0.18.54-90°/54-90°. М22×1,5/М22×1,5-У1 ТУ 3148- 001-20871731-94	1	1,2	Уточнить
41		РИД 13.7,5.950.0,18.54/54-90°. М22×1,5/М22×1,5-У1 ТУ 3148-001-20871731-94	1	0,9	Уточнить
43	-	-	-		Уточнить
44	-	-	-		Уточнить

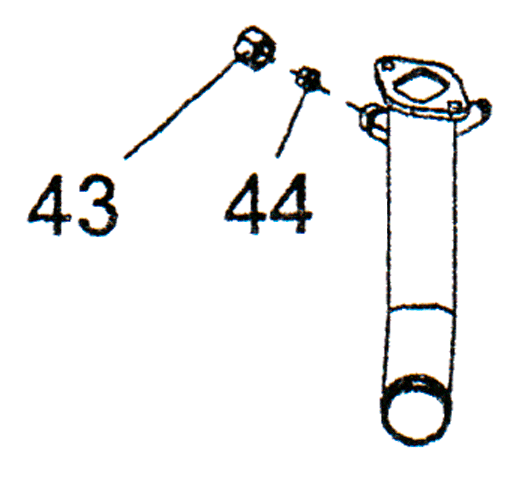

ПК46.33.00.000-01
39	-	.	-		Уточнить
41	-	-	-		Уточнить
43	ПК46.33.00.008	Заглушка	1	0,027	К товару
44	027.08.00.002	Гайка	1	0,01	К товару
