Плита управления на ДЭТ-250

/
с НДС 22%

Описание

Каталог связан с товарами: 57 из 77 позиций ведут прямо в карточки запчастей.

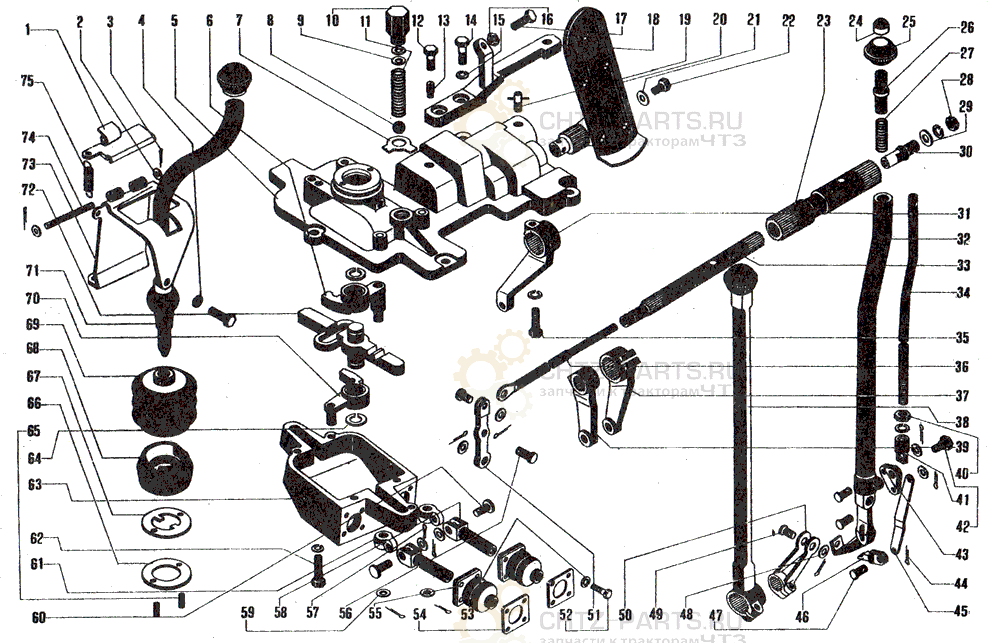

748-17-409СП Плита управления ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса	Товар
1	748-17-234СП	Накладка	1	0,765	К товару
2	700-31-44	Шайба	2	0,001	К товару
3	ГОСТ 397—70	Шплинт 2×16	2		Уточнить
4	ГОСТ 6402—70	Шайба 8T 65Γ 09	13		Уточнить
5	748-17-408СП	Плита	I	11,9	К товару
6	748-17-428СП	Рычаг	1	0,219	К товару
7	700-31-2286	Шайба стопорная	1	0,007	К товару
8	ГОСТ 3722—81	Шарик Б-12-200	1		Уточнить
9	ГОСТ 11371—78	Шайба 6.02.019	2 max		Уточнить
10	748-17-539	Пробка	1	0,2	К товару
11	700-38-2451	Пружина	1	0,037	К товару
12	ГОСТ 7796—70	Болт М8×16.46.019	4		Уточнить
13	ГОСТ 1478—75	Винт М8×16.88.38×А	2		Уточнить
14	ГОСТ 7796—70	Болт М12×25.46.019	2		Уточнить
15	ГОСТ 6402—70	Шайба 12 ОТ 65Г 09	2		Уточнить
16	ГОСТ 5915—70	Гайка М10.6.019	1		Уточнить
17	ГОСТ 7795-70	Болт М10×40.58.019	2		Уточнить
18	748-17-402СП	Упор	1	0,4)	К товару
19	700-37-101СП	Масленка	1	0,02	К товару
20	748-17-410СП	Педаль подачи топлива	1	1,2	К товару
21	700-40-260-06	Прокладка	1	0,0002	К товару
22	700-37-315-02	Пробка	1	0,016	К товару
23	748-17-407СП	Ступица	1	0,86	К товару
24	748-17-298	Гайка	I	0,01	К товару
25	701-119-28	Шаровая рукоятка	1	0,062	К товару
26	748-17-589	Втулка	1	0,048	К товару
27	700-38-16	Пружина	1	0,008	К товару
28	ГОСТ 5915—70	Гайка М8.6.05	1		Уточнить
29	700-31 344	Шайба	1	0,0021	Уточнить
30	748-17-624	Муфта	1	0,027	К товару
31	748-17-597	Рычаг	1	0,34	К товару
32	748-17-422СП ²	Рычаг	1	1,186	К товару
32	748-17-426СП ³	Рычаг	1	1,186	К товару
33	748-17-644	Вал	1	0,5	К товару
34	748-17-601	Тяга	1	0,129	К товару
34	748-17-650 ³	Тяга	1	0,143	К товару
35	ГОСТ 7796—70	Болт М8× 35.58.019	3		Уточнить
36	748-17-421СП	Тяга	1	0,146	К товару
37	748-17-595	Рычаг	I	0,35	К товару
38	748-17-401СП	Рычаг	1	1,56	К товару
39	748-17-596	Рычаг	I	0,28	К товару
40	ГОСТ 5927—70	Гайка М6.6.019	1		Уточнить
41	748-17-296	Проушина	1	0,018	К товару
42	700-28-359	Болт	1	0,015	К товару
43	748-17-294	Планка	1	0,023	К товару
44	ГОСТ 397—70	Шплинт 1,5×16	1		Уточнить
45	748-17-600	Тяга	1	0,011	К товару
46	748-17-299	Стопор	1	0,018	К товару
47	700-47-2107	Ось	3	0,003	К товару
48	ГОСТ 11371—78	Шайба 14.02.019	1		Уточнить
49	700-47-2085	Ось 6-14b12×50.45×2.24	1	0,07	К товару
50	748-17-670	Кронштейн	I	0,24	К товару
51	748-17-610	Рычаг	I	0,11	К товару
52	ГОСТ 7798-70	Болт М6×16.46.019	8		Уточнить
53	ГОСТ 6402—70	Шайба 6Т 65Γ 09	8		Уточнить
54	748-17-231	Рамка	2	0,021	К товару
55	748-17-268	Чехол	2	0,018	К товару
56	700-47-2024	Ось 6-8b12×32.45.2.24...32	1	0,014	К товару
57	ГОСТ 397—70	Шплинт 2×25	5		Уточнить
58	748-17-286-1	Проушина	2	0,085	К товару
59	700-31-443	Шайба	4	0,003	К товару
60	700-47-2109	Ось	2	0,017	К товару
61	748-17-285-1	Шарнир	2	0,035	К товару
62	ГОСТ 7795—70 j	Болт М8-6g×45.88.019	5		Уточнить
63	748-17-612	Поддон	I	3.7	К товару
64	730-55-86	Кольцо стопорное	2	0,003	К товару
65	32208	Штифт цилиндрический	1		К товару
66	19-87	Прокладка	4 max		К товару
67	748-17-302	Кольцо установочное	1	0,078	К товару
68	748-17-332	Гайка шаровая	1	0,52	К товару
69	748-17-166	Чехол	I	0,047	К товару
70	748-17-427СП	Рычаг	1	0,23	К товару
71	748-17-372СП	Рычаг	1	1,5	К товару
72	748-17-280	Ползун	1	0,7	К товару
73	748-17-235СП	Рамка	1	1,27	К товару
74	748-17-290	Валик	1	0,02	К товару
75	700-38-81	Пружина	1	0,002	К товару
² Рычаг 748-17-422СП заказывать комплектно с тягой 748-17-601 на тракторы выпуска до 1986. ³ Рычаг 748-17-426СП заказывать комплектно с тягой 748-17-660 на тракторы выпуска после 1986 года.
