Интерактивный каталог ЧТЗ

Трубопровод низкого давления

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

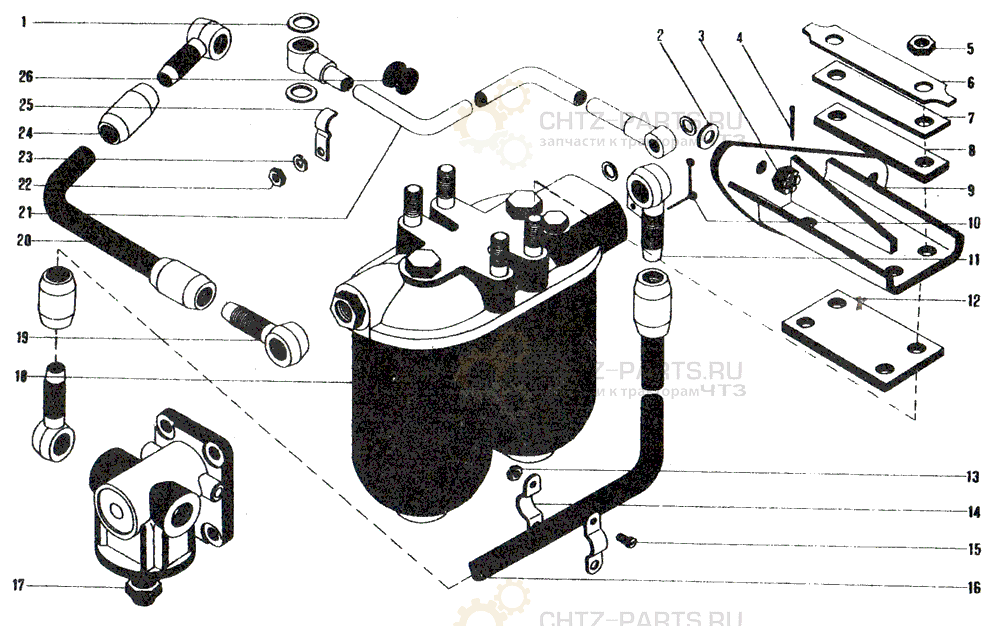

Трубопровод низкого давления — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 28 из 28 позиций ведут прямо в карточки запчастей.

Трубопровод низкого давления ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса	Товар
—	Сб.3335-07-12	Рукав гибкий	1	0,163	К товару
—	Сб.3335-09-14	Рукав гибкий	1	0,46	К товару
1	355-06	Кольцо 12×16	4	0,06	К товару
2	353-08-1	Шайба чистая 12	3	0,0035	К товару
3	351-26-1	Гайка с прорезями М12	3	0,016	К товару
4	354-15	Шплинт 3,2×25	3	1,61	К товару
5	351-09	Гайка М12×1,5	4	0,020	К товару
6	353-37	Шайба стопорная 13	2	0,019	К товару
7	3335-74	Прокладка	2	0,08	К товару
8	3335-73	Прокладка	2	0,02	К товару
9	Сб.3335-55-1А	Кронштейн крепления топливного фильтра	1	1,6	К товару
10	354-22	Проволока стопорная L=100			К товару
11	Сб.3335-14-1 ¹	Угольник поворотный	1	0,082	К товару
12	3335-59	Прокладка	1	0,05	К товару
13	351-13	Гайка М5	1	0,0012	К товару
14	3335-63-1	Хомут	2	0,008	К товару
15	356-22	Винт M5×12	2	0,3	К товару
16	3335-22-8 ²	Гибкий рукав ОТ фильтра к топливному насосу	1	0,077	К товару
17	Сб.332-00-7	Насос подкачивающий БНК-12ТК	1		К товару
18	Сб.3329-00-16	Фильтр тонкой очистки топливный	1	4,8	К товару
19	3335-29-2 ¹	Угольник поворотный	3	0,052	К товару
20	3335-24-12	Гибкий рукав ОТ БНК к топливному фильтру	1	0,26	К товару
21	Сб.3335-12-12	Трубка	1	0,27	К товару
22	351-06	Гайка М6	2	0,0025	К товару
23	353-23	Шайба 6Т	2	0,801	К товару
24	3335-60 ²	Муфта	4	0,034	К товару
25	335-15-1	Планка нажимная	2	0,015	К товару
26	3335-38-4	Прокладка	2		К товару
¹ Комплектно заказывать по сб.3335-09-14. ² Комплектно с деталями 3335-29-2 и 3335-60 заказывать по сб.3335-07-12.
