Интерактивный каталог ЧТЗ

Карданная передача

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 14 из 14 позиций ведут прямо в карточки запчастей.

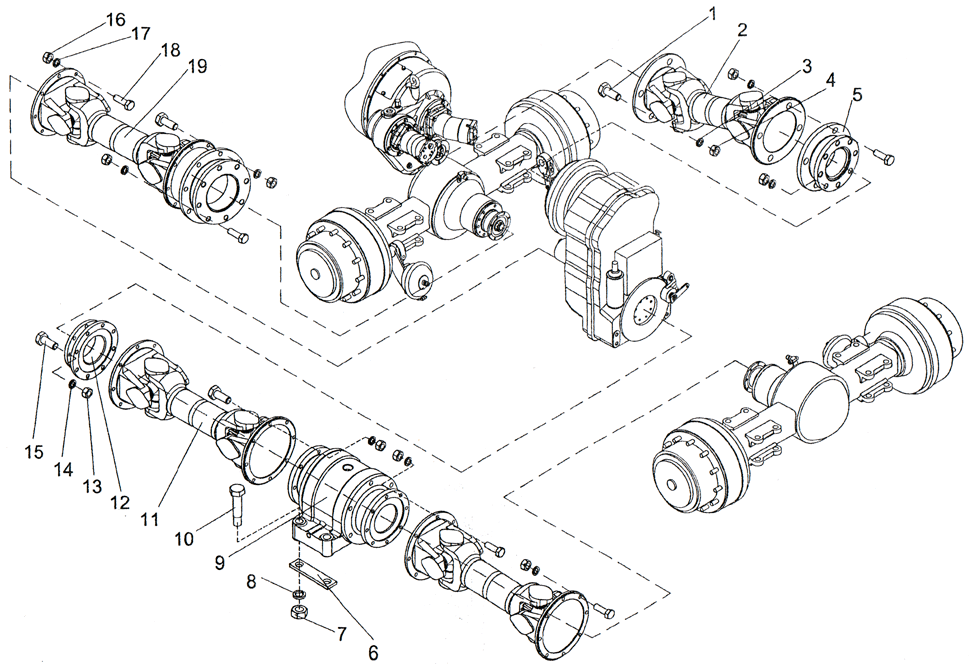

ПК46.16.00.000 Карданная передача ПК46
Поз.	Обозначение	Наименование	Кол.	Масса	Товар
1	027.11.50.014	Болт карданный	8	0,456	К товару
2		Вал карданный КИС 0106860-04	1	11,5	К товару
3		Шайба 14.65Г.019 ГОСТ 6402-70	8	0,035	Уточнить
4	027.13.22.314	Гайка	8	0,2	К товару
5	ПК46.16.00.006	Проставка	1	2,0	К товару
6		Вал карданный 151-2201010 -10	1	64,8	Уточнить
7	ПК46.16.00.008	Планка	2	0,7	К товару
8		Гайка М20-6Н.5.019 (S30) ГОСТ 5915-70	4	0,4	Уточнить
9		Шайба 20.65Г.019 ГОСТ 6402-70	4	0,05	Уточнить
10	ПК46.16.00.010	Опора промежуточная	1	48,8	К товару
11	ПК46.16.00.004	Болт	4	0,92	К товару
12	ПК46.16.00.020	Вал карданный	1	32	К товару
13	ПК46.16.00.007	Проставка	2	5,2	К товару
14	027.13.22.312	Гайка	16	0,528	К товару
15		Шайба 12.65Г.019 ГОСТ 6402-70	24	0,08	Уточнить
16	027.11.50.012	Болт карданный	16	0,816	К товару
17	027.13.22.309	Гайка	48	0,48	К товару
18		Шайба 10.65Г.019 ГОСТ 6402-70	16	0,032	Уточнить
19	027.11.50.009	Болт карданный	48	1,1	К товару
20		Вал карданный 375-2202010-02	1	23,0	К товару
Общий вес, кг				161

Каталог связан с товарами: 18 из 18 позиций ведут прямо в карточки запчастей.

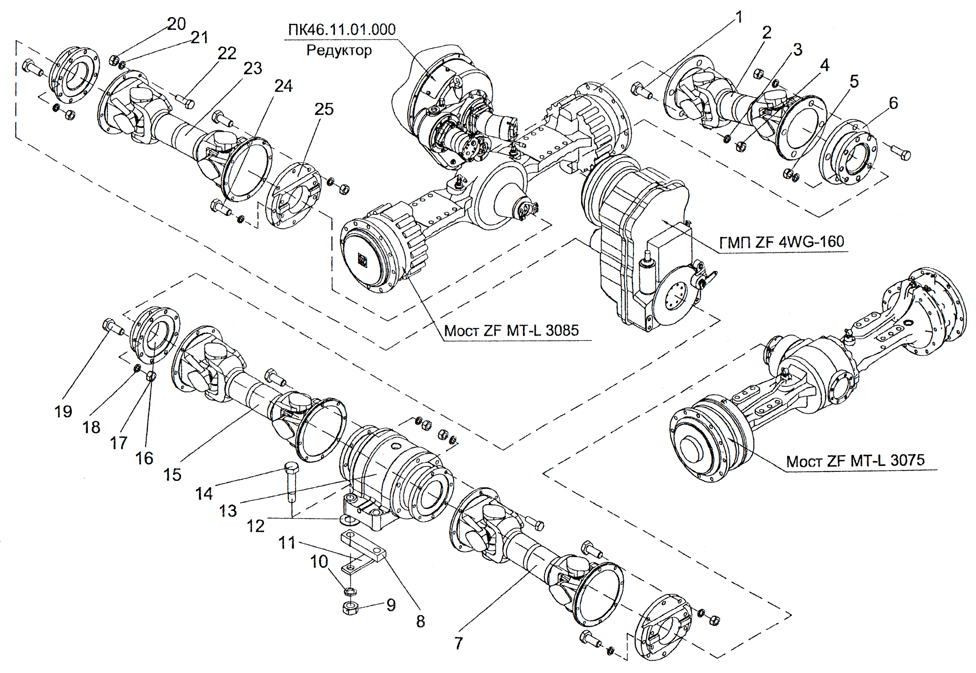

ПК46.16.10.000 Карданная передача					Товар
1	027.11.50.014	Болт карданный	8	0,456	К товару
2		Вал карданный КИС 0106860-04	1	11,5	К товару
3		Шайба 14.65Г.019 ГОСТ 6402-70	8	0,035	Уточнить
4	027.13.22.314	Гайка	8	0,2	К товару
5		Гайка М10-6Н.8.019 (S16) ГОСТ 5915-70		0,012	Уточнить
6	ПК46.16.00.006	Проставка	1	2,0	К товару
7		Вал карданный 151-2201010 -10	1	64,8	Уточнить
8	ПК46.16.00.005	Планка	2	2,2	К товару
9		Гайка М20-6Н.5.019 (S30) ГОСТ 5915-70	4	0,4	Уточнить
10		Шайба 20.65Г.019 ГОСТ 6402-70	4	0,05	Уточнить
11	ПК46.16.00.008	Планка	2	0,7	К товару
12	027.14.11.039	Шайба	6	0,005	К товару
13	ПК46.16.00.010	Опора промежуточная	1	48,8	К товару
14	ПК46.16.00.004	Болт	4	0,92	К товару
15	ПК46.16.00.020	Вал карданный	1	32	К товару
16	ПК46.16.00.007	Проставка	2	5,2	К товару
17	027.13.22.312	Гайка	16	0,528	К товару
18		Шайба 12.65Г.019 ГОСТ 6402-70	16	0,08	Уточнить
19	027.11.50.012	Болт карданный	16	0,816	К товару
20	027.13.22.309	Гайка	44	0,48	К товару
21		Шайба 10.65Г.019 ГОСТ 6402-70	64	0,032	Уточнить
22	027.11.50.009	Болт карданный	44	1,1	К товару
23		Вал карданный В160-2202010	1	23,0	К товару
24	ПК30.16.00.005	Болт карданный	12	0,023	К товару
25	ПК30.16.00.001	Проставка	2	2,1	К товару
Общий вес, кг				155
