Муфта привода топливного насоса и трубопровод высокого давления на В-46-6

/
с НДС 22%

Описание

Интерактивный каталог ЧТЗ

Муфта привода топливного насоса и трубопровод высокого давления

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 23 из 23 позиций ведут прямо в карточки запчастей.

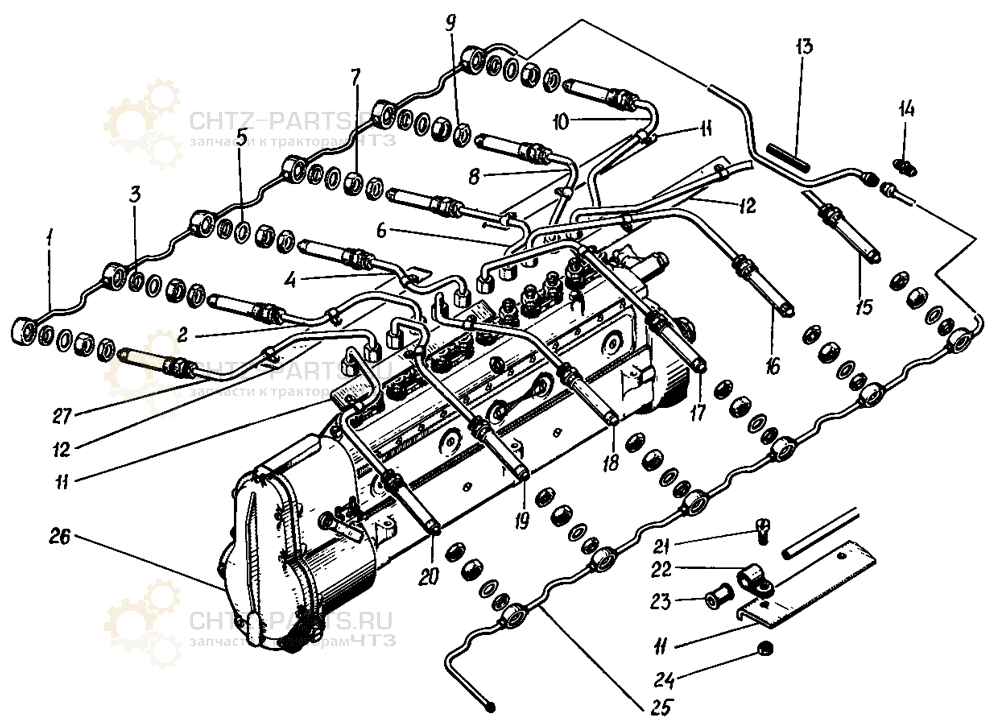

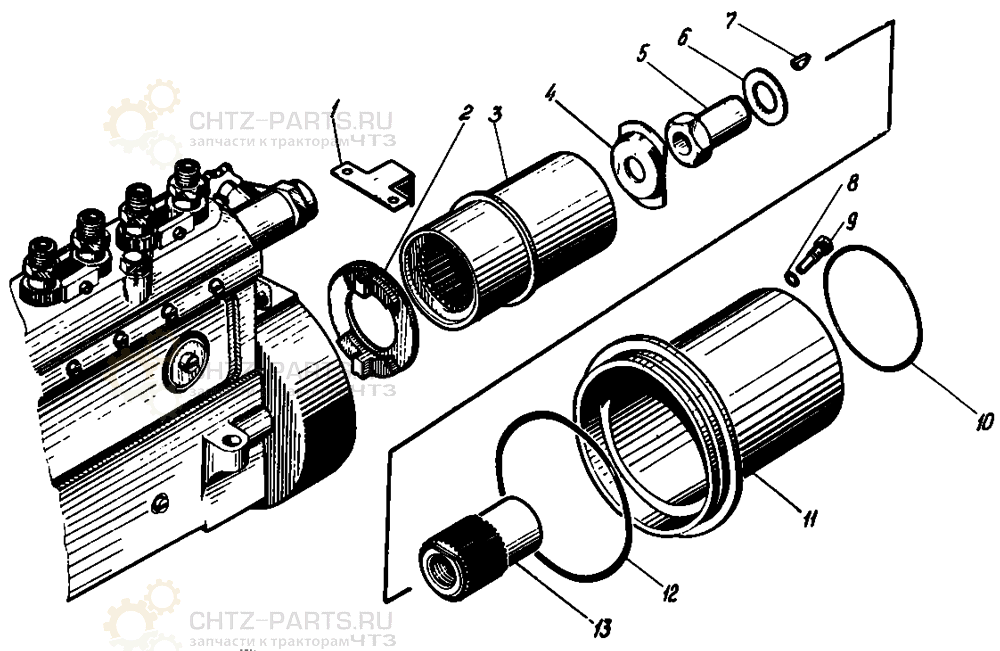

Муфта привода топливного насоса и трубопровод высокого давления на В-46-6
#	Номер запчасти	Наименование детали	Кол-во в сборке	Вес, кг	Товар
	Сб.3334-00-27	Установка топливного насоса и трубок высокого давления	1		К товару
	Сб.323-33-4	Трубы	1	1,38	К товару
	Сб.323-34-4	Трубы	1	1,117	К товару
	Сб.323-35-4	Трубы	1	1,171	К товару
	Сб.323-36-4	Трубы	1	1,201	К товару
1	3334-204-2	Планка	1	0,029	К товару
2	3334-86	Шайба с упорами	1	0,18	К товару
2	Сб.323-03-9	Труба	1	0,319	К товару
3	Сб.3334-10-5	Муфта привода	1	1,282	К товару
4	3334-20-1	Тарелка пружины	1	0,025	К товару
4	Сб.323-05-9	Труба	1	0,316	К товару
5	3334-35-1	Гайка валика привода	1	0,12	К товару
6	3334-33	Шайба замковая	1	0,006	К товару
6	Сб.323-07-9	Труба	1	0,317	К товару
7	308-90	Шпонка сегментная	1	0,005	К товару
8	327-86	Прокладка	1	0,0001	К товару
9	3334-80-2	Винт стопорный	1	0,009	К товару
10	3334-79-1	Кольцо уплотнительное	1	0,006	К товару
11	Сб.3334-15	Кожух	1	1,803	К товару
12	3334-79-2	Кольцо уплотнительное	1	0,008	К товару
13	3334-36-2	Втулка привода	1	0,645	К товару
18	Сб.323-06-9	Труба	1	0,323	К товару
19	Сб.323-04-9	Труба	1	0,31	К товару

Каталог связан с товарами: 22 из 22 позиций ведут прямо в карточки запчастей.
