Интерактивный каталог ЧТЗ

Передача к агрегатам

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 23 из 23 позиций ведут прямо в карточки запчастей.

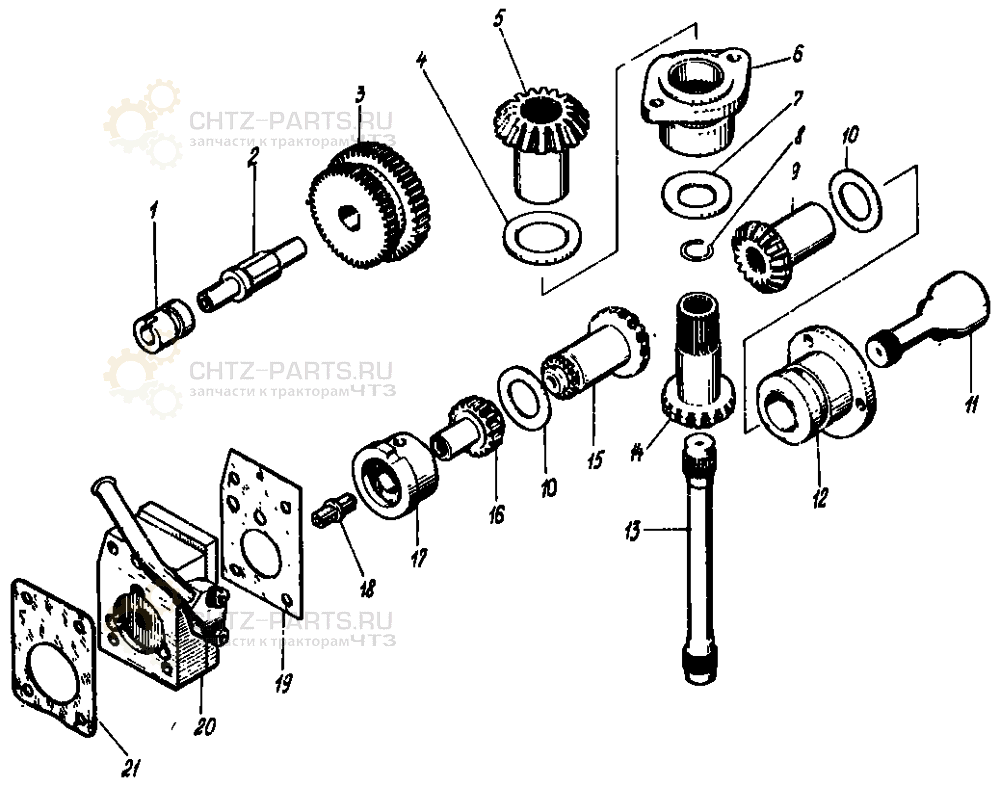

Передача к агрегатам на В-46-6
#	Номер запчасти	Наименование детали	Кол-во в сборке	Вес, кг	Товар
1	402-78-4	Подшипник	1	0,02	К товару
2	402-451-1	Валик привода тахометра	1	0,085	К товару
3	402-450	Блок шестерен	1	0,770	К товару
4	402-31-2	Кольцо установочное	1	0,0179	Открыть 402-31-2 Открыть 402-31
5	402-30-7	Шестерня	1	0,3	К товару
6	402-32-4	Подшипник шестерни привода к агрегатам	1	0,195	К товару
7	402-62	Кольцо установочное	1	0,0162	К товару
8	308-19	Кольцо стопорное	1	0,001	К товару
9	402-35-5	Шестерня	1	0,240	К товару
10	402-31	Кольцо установочное	2	0,021	К товару
11	402-37-7	Рессора привода водяного насоса	1	0,206	К товару
12	402-36-1	Подшипник шестерни привода водяного насоса	1	0,210	К товару
13	402-50-8	Рессора	1	0,3	К товару
14	402-34-9	Шестерня	1	0,250	К товару
15	402-39-4	Блок шестерен	1	0,440	К товару
16	402-43-2	Шестерня передачи к подкачивающему насосу	1	0,120	К товару
17	402-44-4	Подшипник	1	0,120	К товару
18	402-92	Валик	1	0,015	К товару
19	402-103-1	Прокладка	1	0,0014	К товару
20	Сб.402-93-1	Насос откачивающий	1	0,805	К товару
21	302-56-1	Прокладка	1	0,005	К товару
	Сб.402-22-2	Валик привода	1	0,855	К товару
	Сб.402-94-1	Корпус насоса	1	0,549	К товару

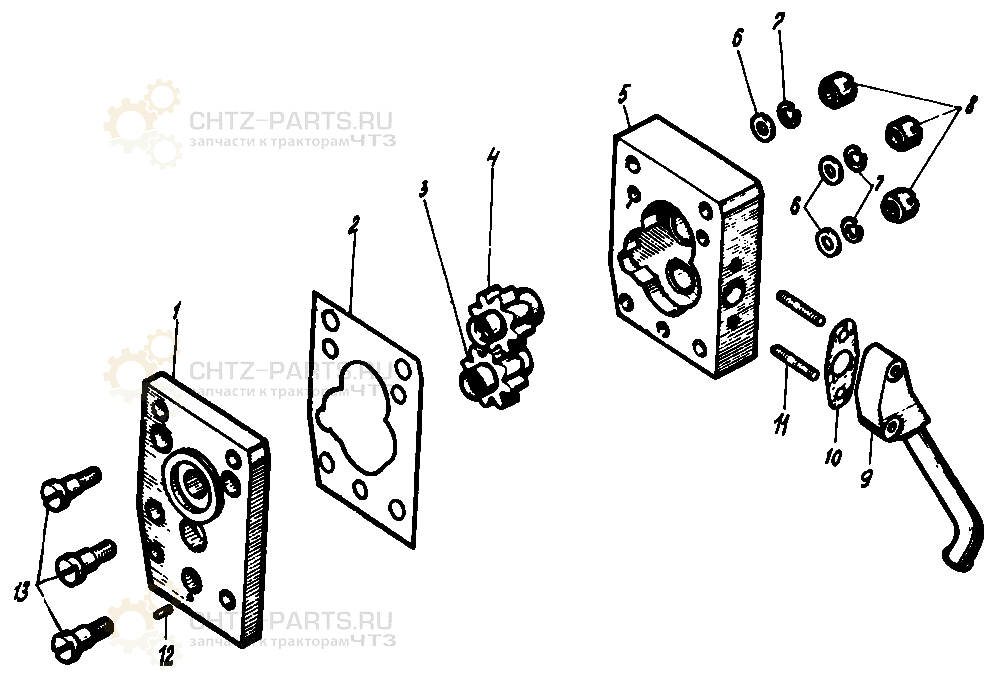

Каталог связан с товарами: 12 из 12 позиций ведут прямо в карточки запчастей.

#	Номер запчасти	Наименование детали	Кол-во в сборке	Вес, кг	Товар
1	402-96-1	Плита нижняя	1	0,160	К товару
2	402-99-1	Прокладка	1		К товару
4	402-97	Шестерня ведущая	1	0,054	К товару
5	402-95-1	Плита верхняя	1	0,315	К товару
6	353-04-2	Шайба чистая 6	3	0,0009	К товару
7	353-23	Шайба 6Т	5	0,801	К товару
8	402-101	Гайка М6	3	0,007	К товару
9	Сб.402-104-2	Фланец с трубкой	1	0,133	К товару
10	402-107	Прокладка	1	0,006	К товару
11	308-05	Шпилька М6х35	2	0,007	К товару
12	352-02-1	Штифт цилиндрический 3х8	1	0,0003	К товару
13	402-100	Болт призонный	3	0,011	К товару
